Sanitario01
Diámetros con su cita
Cada diámetro y cada pendiente traen su fuente, por ejemplo «IMSS A-29, p. 1219».
Acceso anticipado
Plug-in para Autodesk Revit
Cada diámetro dice de qué tabla del IMSS salió.
Bisonte Sanitario · plug-in de cálculo sanitario para Revit
Diseña y calcula la red de drenaje sanitario con normativa mexicana: la norma base del IMSS (ND-01-IMSS-HSE-1997) y las NTC de la Ciudad de México. De los muebles a los registros: unidades mueble, trazo, diámetros y pendientes con su cita, verificación y memoria de cálculo.
Para Revit 2023 a 2026. En acceso anticipado: escríbenos por WhatsApp al 55 6483 3414 con la palabra SANITARIO.
De los muebles a los registros
Con la norma de tu entidad: en la Ciudad de México, las NTC. Y la memoria de cálculo sale del mismo cálculo.
Video · 59 segundos
Qué hace, paso a paso
Así se ve en el reel, con el proyecto de demostración «Torre Demo Bisonte».
- 1
Ubicación
Ubicas el proyecto y el plug-in sabe la entidad y el municipio, con los límites del INEGI (Marco Geoestadístico 2025) y el escudo de la entidad.
- 2

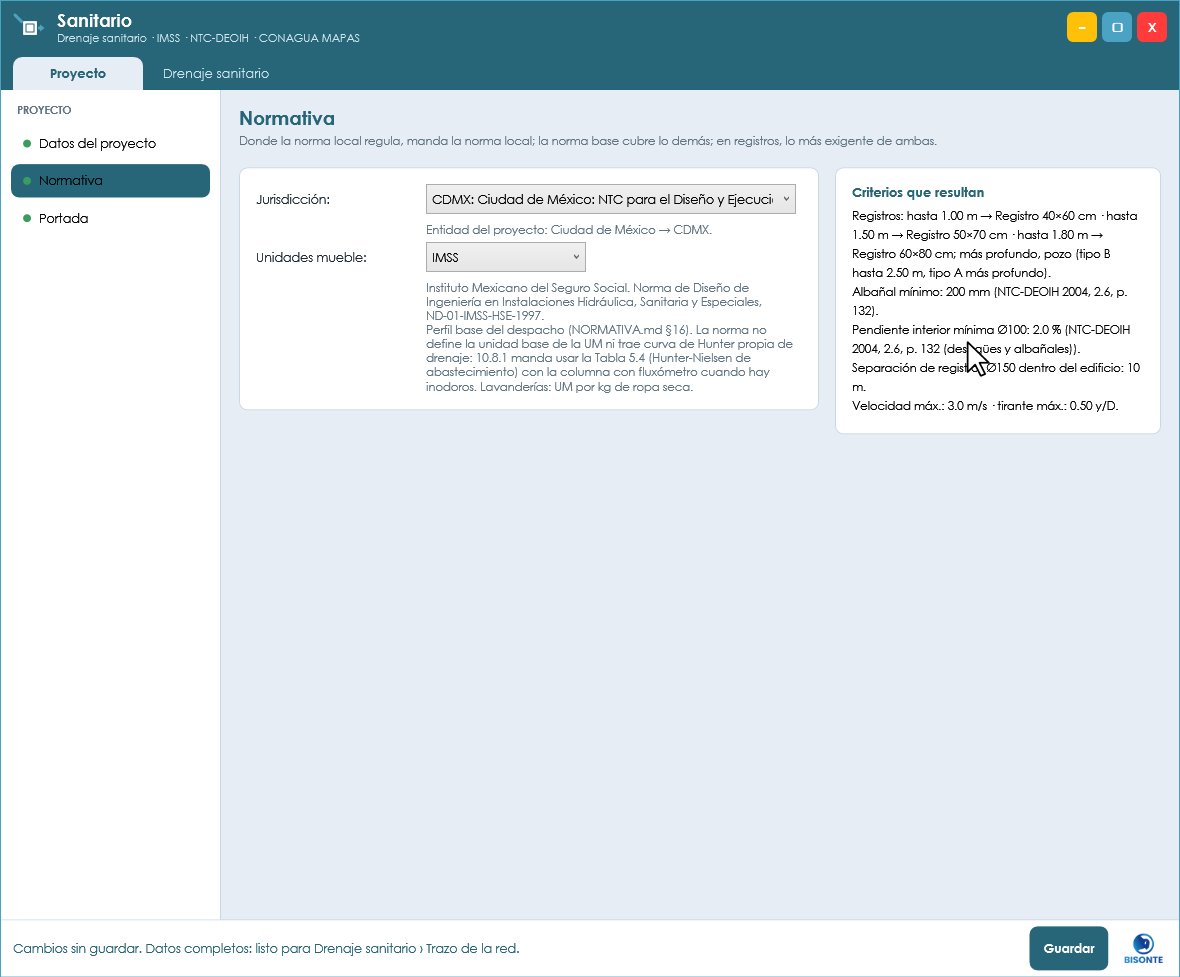

Normativa de tu entidad
Parte de la base del IMSS y, con «Usar la de la entidad», aplica las NTC de la Ciudad de México. Los criterios cambian en vivo: registros por profundidad, albañal mínimo de 200 mm y pendiente mínima de 2 % en Ø100.
- 3
Muebles y unidades mueble
Importa las zonas y núcleos del plug-in hidráulico y reconoce los muebles del modelo con sus unidades mueble, según la tabla del IMSS.
- 4

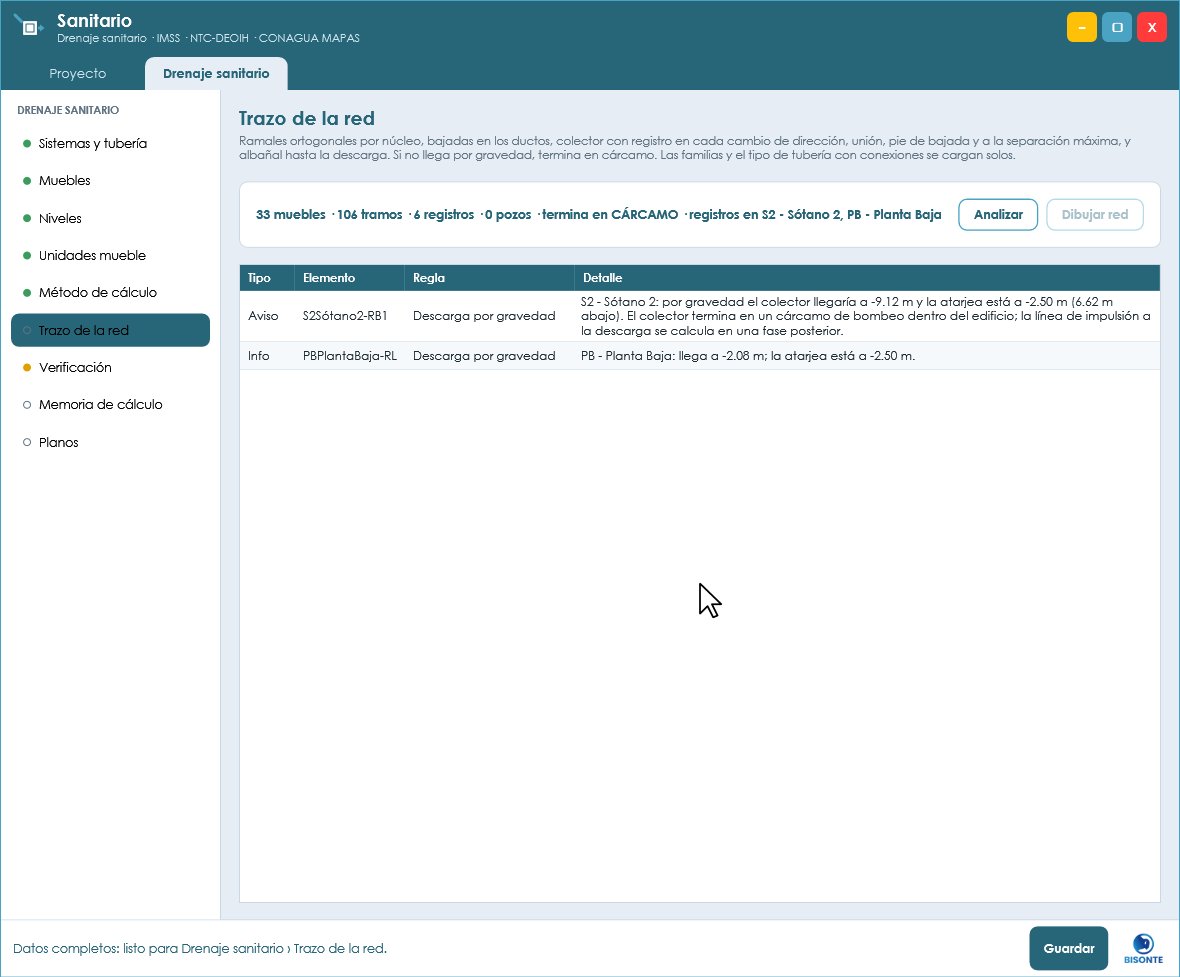

Trazo de la red
Traza la red completa: en el demo, 33 muebles, 106 tramos y 6 registros. Los niveles que pueden descargan por gravedad al colector municipal; los sótanos terminan en cárcamo de bombeo.
- 5

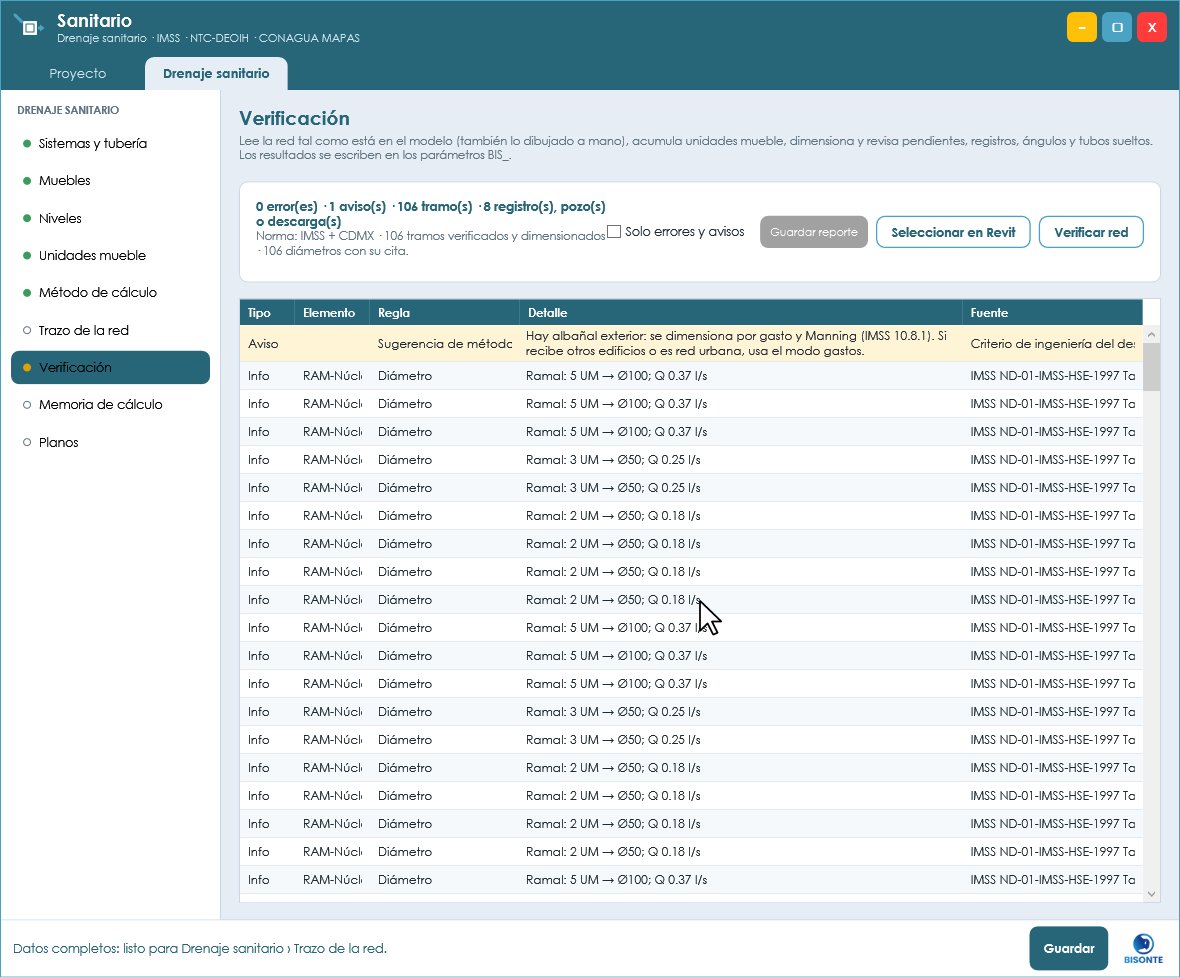

Verificación
Verifica cada tramo y cada diámetro dice de qué tabla del IMSS salió. En el demo: 106 tramos, 0 errores y 1 aviso.
- 6
Memoria de cálculo
La memoria de cálculo de 23 páginas, en Word y PDF con el formato de tu oficina, sale del mismo cálculo.
Funciones
Qué hace por ti
Para la red sanitaria que hoy se calcula a mano en hojas de cálculo, mueble por mueble y tramo por tramo.
02
Trazo automático
Ramales, bajadas, colectores y albañal, con registros. Lo que no llega por gravedad termina en cárcamo.
03
Normativa por entidad
Base del IMSS y, en la Ciudad de México, las NTC: los criterios se aplican en vivo.
04
Tabla de unidades mueble
39 muebles de norma del IMSS con sus UM, el diámetro mínimo y la fuente.
05
Verificación
Errores y avisos por tramo contra la norma, antes de entregar.
06
Memoria de cálculo
Índice, tabla por tramo (UD, Q, pendiente, Ø de cálculo y de proyecto, V, y/D), comprobación por Manning, esquema vertical, glosario y bitácora.
Datos reales
Cifras del proyecto de demostración
Las produjo el motor de cálculo real sobre «Torre Demo Bisonte».
106 tramosverificados y dimensionados, cada diámetro con su fuente
0 erroresy 1 aviso (una sugerencia de método para el albañal exterior)
23 páginasde memoria de cálculo en Word y PDF
2.82 l/sde gasto máximo probable para 102 unidades de descarga
«Torre Demo Bisonte» es un proyecto de demostración con datos inventados: oficinas de 5 niveles (S2, S1, PB, N1 y azotea), 3 núcleos sanitarios y 33 muebles. No publicamos comparativas de tiempo contra el cálculo a mano porque no las hemos medido.
Galería
Capturas
La ventana del plug-in con el proyecto de demostración.
En desarrollo
Lo que viene
Lo que todavía no está listo, dicho tal cual. Los primeros usuarios del acceso anticipado nos ayudan a decidir el orden.
Próximamente
Detalles de registro y perfil hidráulico por colector
Próximamente
Ventilación con la Tabla 10.4 del IMSS
Próximamente
Potencia de las bombas del cárcamo
Acceso anticipado
Solicita acceso anticipado a Bisonte Sanitario
Estamos abriendo Bisonte Sanitario a los primeros usuarios. Déjanos tus datos y te escribimos para probarlo en tu proyecto.
- Norma del IMSS y NTC de la Ciudad de México
- Cada diámetro y pendiente con su cita
- Memoria de cálculo en Word y PDF con el formato de tu oficina
¿Prefieres platicarlo? Escríbenos con la palabra «SANITARIO».
WhatsApp 55 6483 3414Preguntas
Preguntas frecuentes
¿Qué normas usa?
La norma base del IMSS (ND-01-IMSS-HSE-1997) y, cuando el sitio está en la Ciudad de México, las NTC. Cada diámetro dice de qué tabla salió.
¿Necesito el plug-in hidráulico?
No es obligatorio, pero si lo usas, Bisonte Sanitario importa sus zonas y núcleos. Conoce Bisonte Hidráulico.
¿Qué pasa con los sótanos?
Lo que no puede descargar por gravedad al colector municipal termina en cárcamo de bombeo, y el plug-in lo marca en el trazo.
¿Con qué versiones de Revit funciona?
Bisonte Sanitario es un plug-in para Autodesk Revit 2023, 2024, 2025 y 2026, en Windows. En el formulario dinos qué versión usas.
¿Cuánto cuesta?
Lo estamos definiendo con los primeros usuarios del acceso anticipado. Déjanos tus datos y te contamos.
Cada diámetro dice de qué tabla del IMSS salió.
Conoce los demás plug-ins Bisonte
¿Dudas? Escríbenos a hola@bisonteingenieria.com
