Hidráulico01
Cálculo por tramo
Gasto, diámetro, velocidad, pérdidas y presión de cada tramo, con los que no cumplen marcados en rojo.
Acceso anticipado
Plug-in para Autodesk Revit
La instalación hidráulica, de la demanda a la memoria de cálculo.
Bisonte Hidráulico · plug-in de cálculo hidráulico para Revit
Demanda por usos, cisterna, red de agua fría calculada tramo por tramo, equipo de bombeo y memoria de cálculo en Word con el formato de tu oficina. Con el RCDF y las NTC Hidráulicas, y los criterios del IMSS para el número de bombas.
Para Revit 2023 a 2026. En acceso anticipado: escríbenos por WhatsApp al 55 6483 3414 con la palabra HIDRAULICO.
Un clic, y la red cumple
Un tramo queda bajo la presión mínima. Con «Auto-corregir diámetros», un solo tramo sube de 13 a 19 mm y la presión mínima pasa de 10.6 a 14.9 mca.
Video · 57 segundos
Qué hace, paso a paso
Así se ve en el reel, con el edificio de prueba del plug-in.
- 1
Ubicación y demanda
Ubicas el proyecto y el plug-in sabe la entidad y el municipio (límites del INEGI). La demanda sale de los usos del edificio: en el de prueba, 16 habitantes y 60 m² de comercio dan 1,960 L/día.
- 2
Cisterna

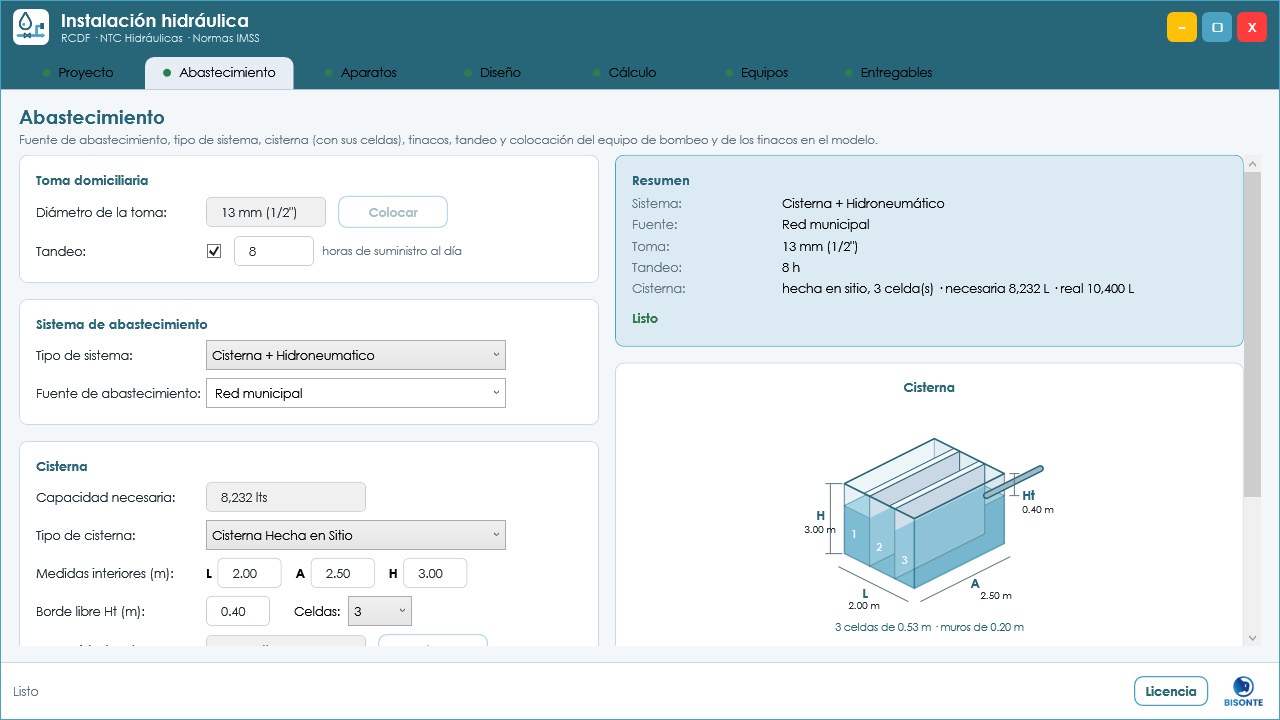

Se dimensiona y se redibuja al instante. Al pasar de 1 a 3 celdas, el corte se redibuja con muros de 0.20 m y la capacidad real se recalcula: de 13,000 a 10,400 L, para una necesaria de 8,232 L.
- 3
Diseño de la red
A partir de las zonas de medición con sus núcleos y aparatos, «Diseñar red» genera la red: 34 tramos en el edificio de prueba.
- 4
Cálculo: de 10.6 a 14.9 mca

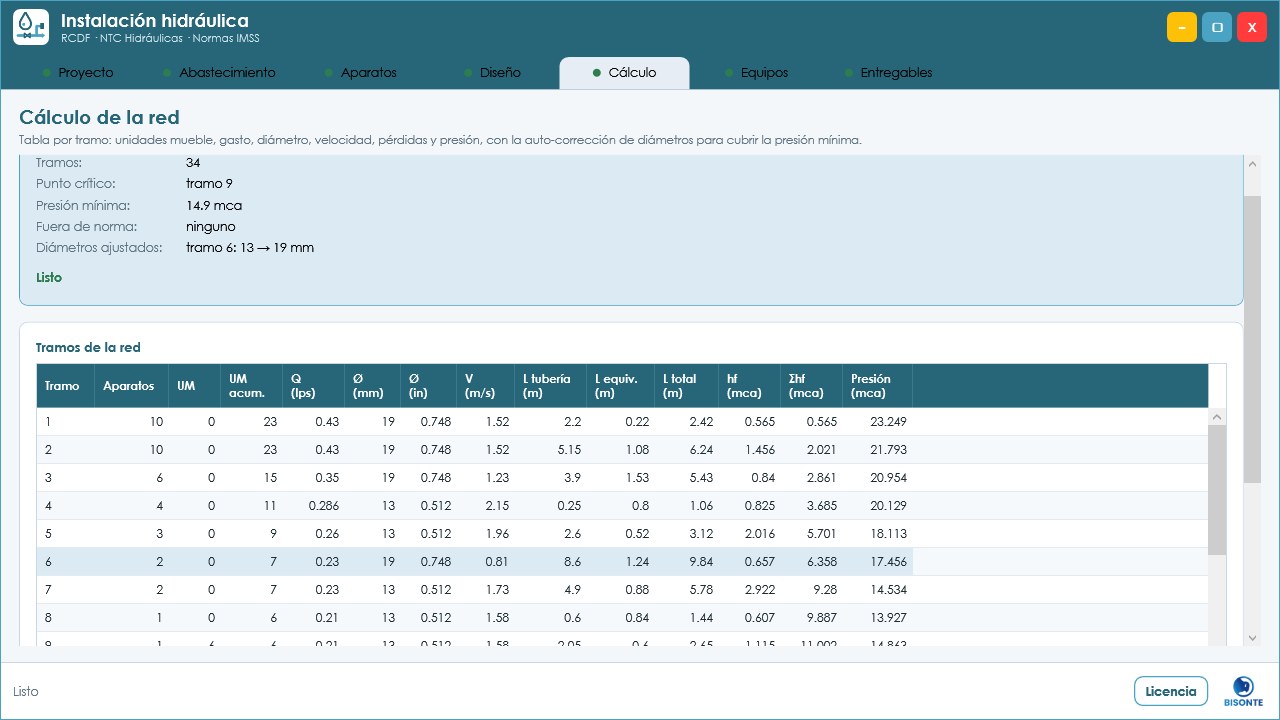

Calcula cada tramo: gasto, diámetro, velocidad, pérdidas y presión. Uno queda bajo la mínima (9.7 de 10.0 mca). Con un clic, un solo tramo sube de 13 a 19 mm y la presión mínima pasa de 10.6 a 14.9 mca: ningún tramo fuera de norma.
- 5
Equipo de bombeo

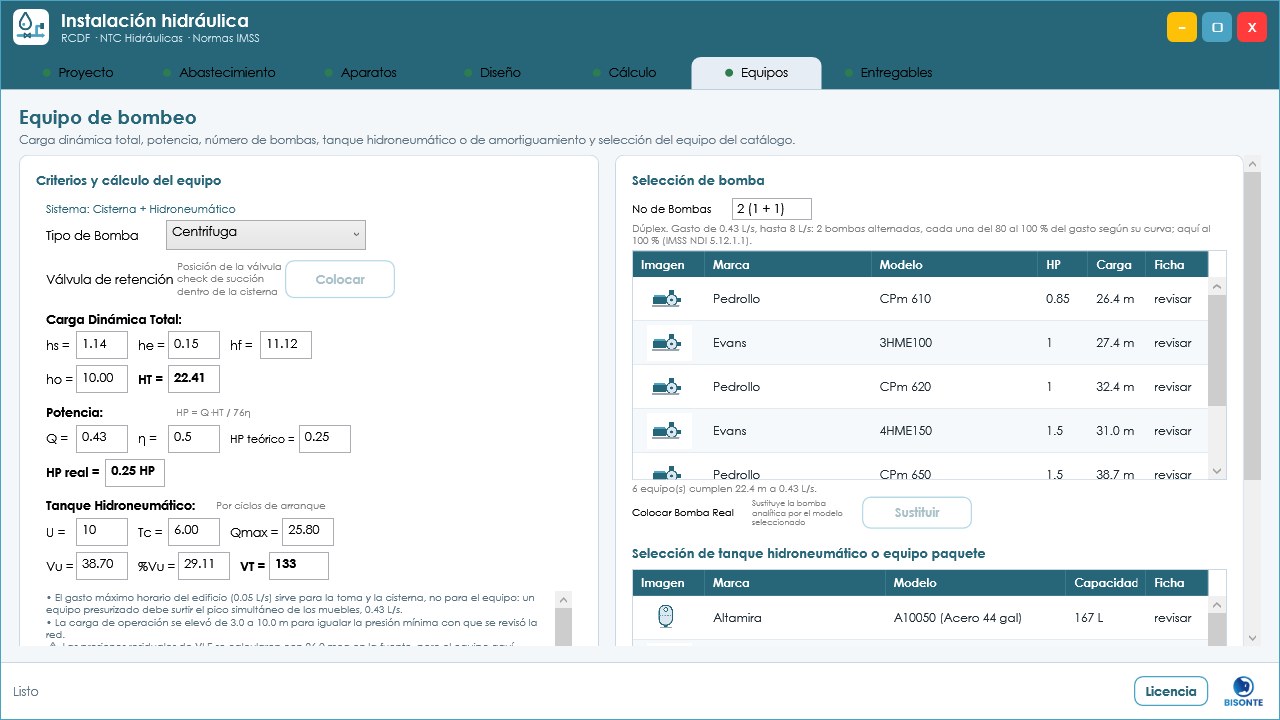

Con eso calcula la carga dinámica total (22.41 m) y la potencia, propone el arreglo dúplex y filtra del catálogo las bombas que dan la carga y los tanques hidroneumáticos.
- 6
Memoria y diagrama
La memoria de cálculo en Word en menos de un segundo, con la tabla de ajustes de diámetro, y el diagrama de la red.
Funciones
Qué hace por ti
Para quien hoy calcula la red en una hoja de cálculo y la dibuja aparte.
02
Auto-corregir diámetros
Sube solo los tramos necesarios hasta que la red cumple la presión mínima, y deja la tabla de ajustes en la memoria.
03
Cisterna por celdas
Cisterna hecha en sitio con sus medidas, borde libre y número de celdas. El corte se redibuja y la capacidad real se recalcula al momento.
04
Equipo de bombeo con catálogo
Carga dinámica total, gasto por bomba, número de bombas según el IMSS, potencia, presiones de arranque y paro, y tanque hidroneumático.
05
Demanda por usos
Dotaciones de las NTC Hidráulicas (tabla 2-13) por tipo de uso: gasto medio, máximo diario, máximo horario y cisterna para los días que elijas.
06
Memoria de cálculo en Word
Con el formato de tu oficina: portada, población y dotación, cisterna, carga dinámica total, equipo y ajustes de diámetro.
Datos reales
Cifras del edificio de prueba
Todas salen de una corrida real del motor de cálculo.
34 tramoscalculados con gasto, diámetro, velocidad, pérdidas y presión
10.6 → 14.9 mcapresión mínima antes y después de «Auto-corregir diámetros» (un tramo de 13 a 19 mm)
22.41 mde carga dinámica total; dúplex de 2 bombas de 0.25 HP a 0.43 L/s cada una
< 1 spara generar la memoria de cálculo en Word
El edificio de prueba es chico a propósito: 2 departamentos y 1 local, 10 muebles y 1,960 L/día. Sirve para mostrar el flujo completo, no es un caso grande. Datos del proyecto inventados. No publicamos comparativas de tiempo contra el cálculo a mano porque no las hemos medido.
Galería
Capturas
La ventana del plug-in con el edificio de prueba.
En desarrollo
Lo que viene
Lo que todavía no está listo, dicho tal cual. Los primeros usuarios del acceso anticipado nos ayudan a decidir el orden.
Próximamente
Colocar la toma y la cisterna en el modelo
Próximamente
Válvula de retención y tanque elevado
Acceso anticipado
Solicita acceso anticipado a Bisonte Hidráulico
Estamos abriendo Bisonte Hidráulico a los primeros usuarios. Déjanos tus datos y te escribimos para probarlo en tu proyecto.
- Red de agua fría calculada tramo por tramo, con corrección de diámetros
- Cisterna y equipo de bombeo con catálogo
- Memoria de cálculo en Word con el formato de tu oficina
¿Prefieres platicarlo? Escríbenos con la palabra «HIDRAULICO».
WhatsApp 55 6483 3414Preguntas
Preguntas frecuentes
¿Qué normas usa?
El RCDF y las NTC Hidráulicas (dotaciones, tabla 2-13) y los criterios del IMSS para el número de bombas.
¿Qué hace «Auto-corregir diámetros»?
Sube solo los tramos necesarios hasta que toda la red cumple la presión mínima. En el edificio de prueba, un tramo de 13 a 19 mm bastó para pasar de 10.6 a 14.9 mca.
¿Calcula también la red sanitaria?
La red sanitaria es otro plug-in, Bisonte Sanitario, que puede importar las zonas y núcleos del hidráulico.
¿Con qué versiones de Revit funciona?
Bisonte Hidráulico es un plug-in para Autodesk Revit 2023, 2024, 2025 y 2026, en Windows. En el formulario dinos qué versión usas.
¿Cuánto cuesta?
Lo estamos definiendo con los primeros usuarios del acceso anticipado. Déjanos tus datos y te contamos.
La instalación hidráulica, de la demanda a la memoria de cálculo.
