01
NOM-025 por espacio
Nivel de iluminación requerido según la tarea visual contra el promedio calculado punto por punto, con semáforo de cumplimiento. Uniformidad y deslumbramiento (UGR) como referencia internacional.
Ya a la venta
Plug-in para Autodesk Revit
La iluminación, calculada sin salir de Revit.
LUMSON Fotometría · NOM-025 · NOM-007 · NOM-013
Lee los espacios y las luminarias del modelo con su archivo IES, calcula punto por punto y te dice qué espacios cumplen la NOM-025-STPS-2008. Lo ves en 3D, revisas la densidad de potencia contra la NOM-007-ENER-2014 y sacas los planos y la memoria de cálculo en PDF.
Para Revit 2023 a 2027, en Windows. Suscripción mensual o anual, con licencia por equipo.
Calcula y verifica
Cada espacio sale con su nivel requerido, su promedio punto por punto y si cumple. Tú revisas y firmas: el responsable del proyecto valida los resultados.
Video · 1 minuto
Qué hace, paso a paso
Grabado dentro de Revit sobre un modelo de ejemplo: una nave industrial con 63 espacios.
- 1
Datos del proyecto
Se abre desde la pestaña Bisonte, botón Fotometría. Los datos se guardan en el modelo y, con las coordenadas del sitio, identifica el estado y el municipio. Eliges el tipo de edificio para la NOM-007.
- 2
Espacios
Compara los espacios MEP con las habitaciones de la arquitectura vinculada y te ayuda a crear los que faltan o a actualizar sus nombres.
- 3

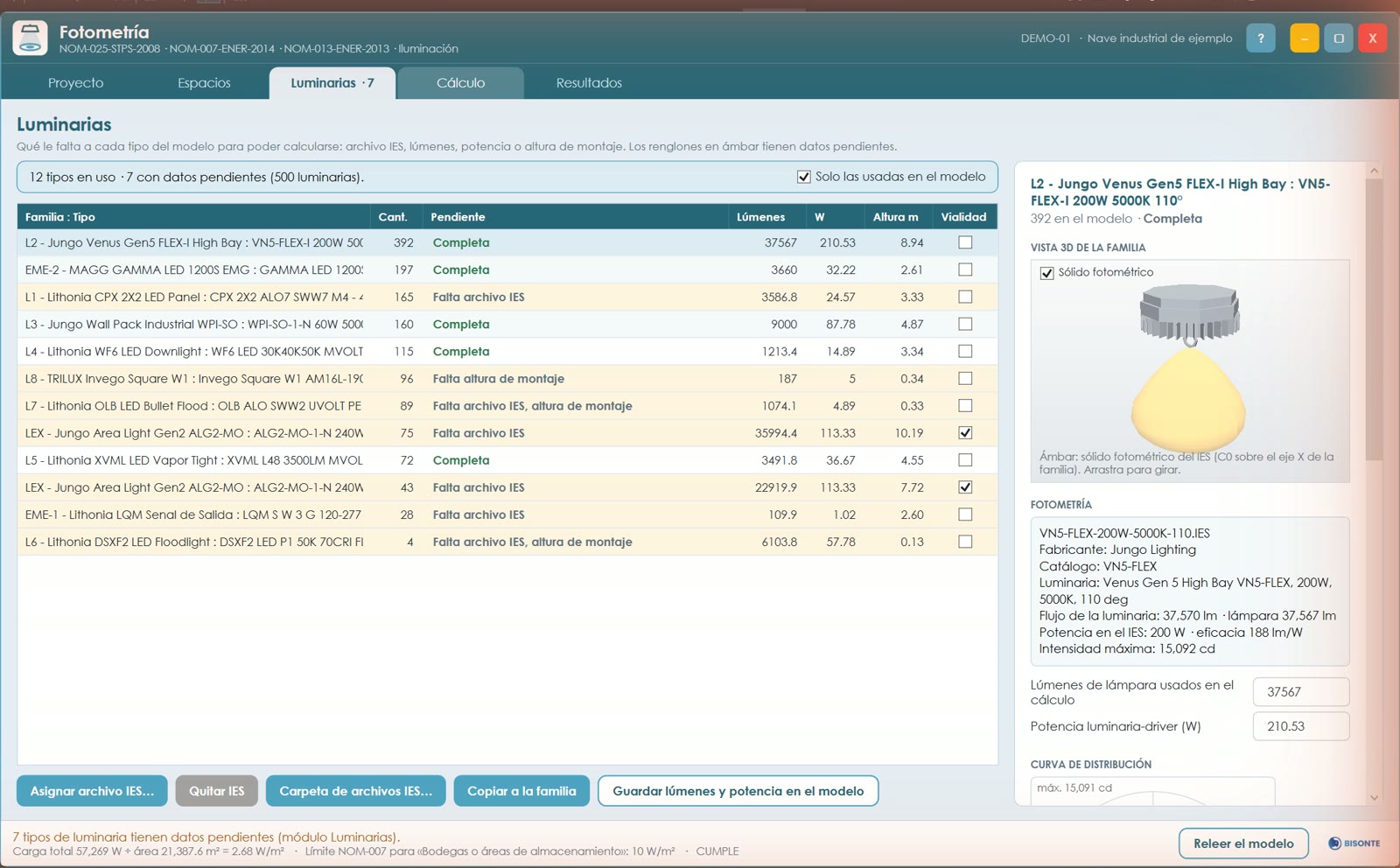

Luminarias con su IES
Ves cada tipo de luminaria y lo que le falta para calcular. Asignas los archivos IES por nombre desde una carpeta y revisas el sólido fotométrico, la curva, los lúmenes y la potencia.
- 4

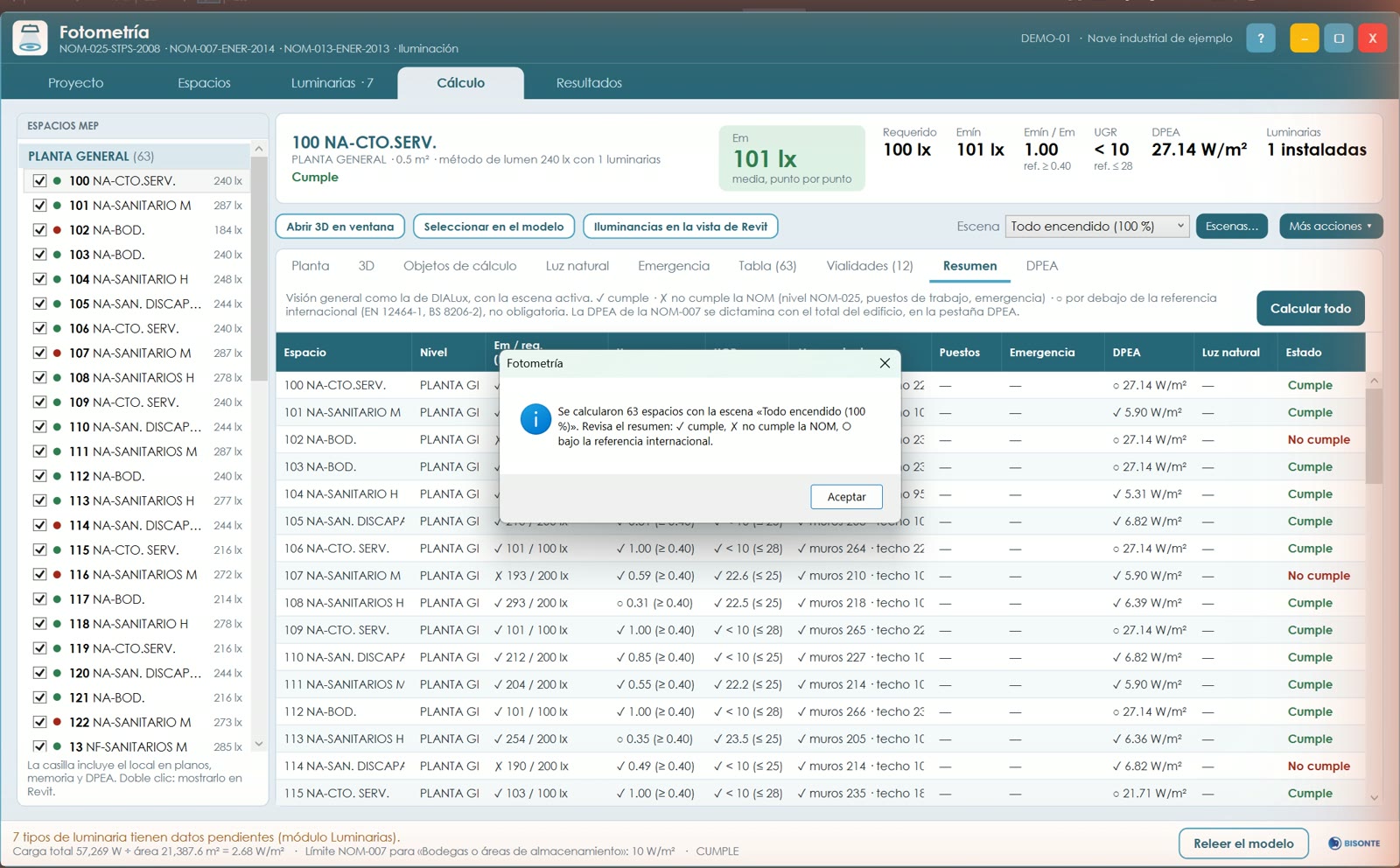

Calcular todo
Un clic y calcula todos los espacios. En el modelo de ejemplo, 63 espacios en menos de 15 segundos, con un resumen de cuáles cumplen y cuáles no.
- 5

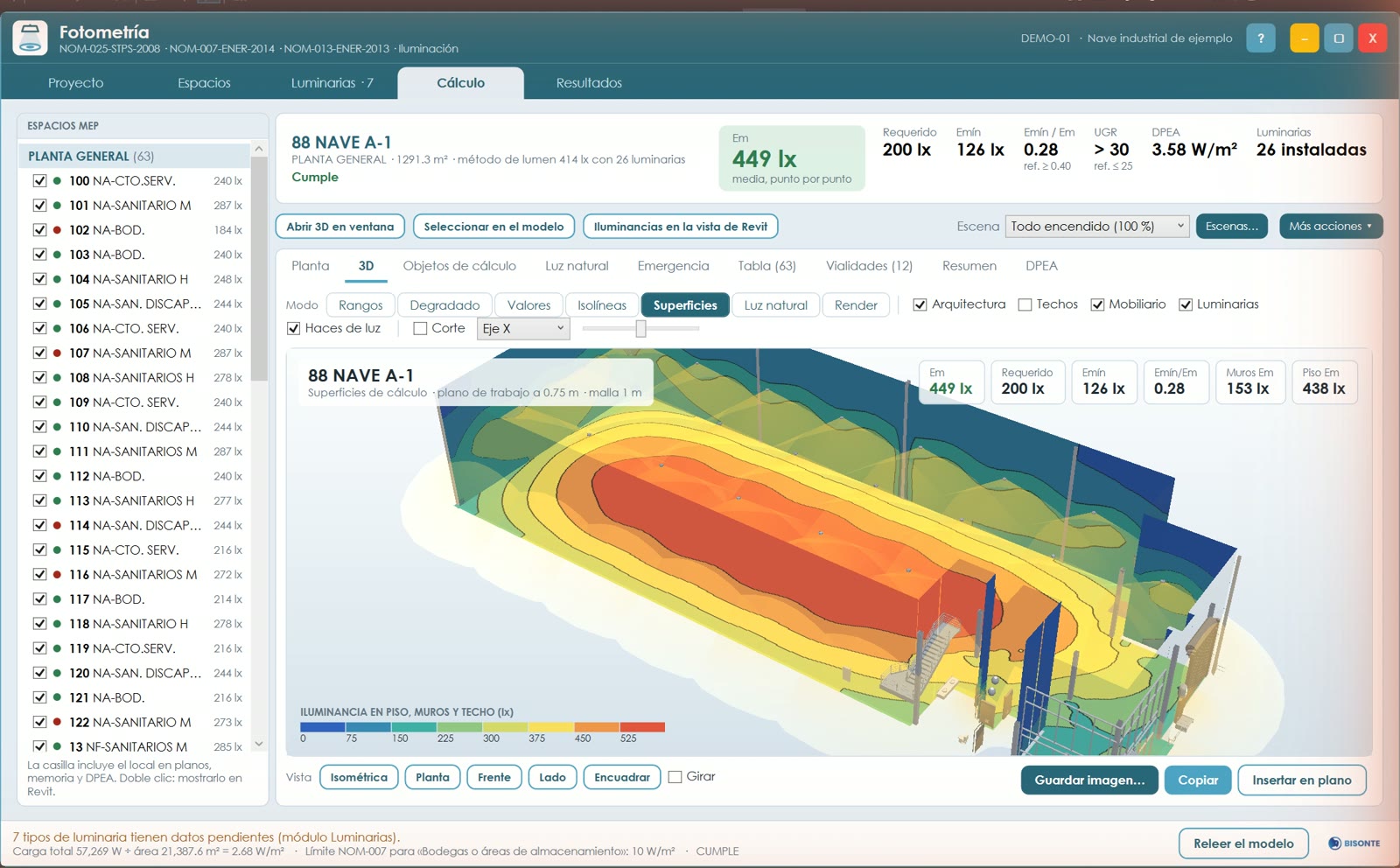

Punto por punto y 3D
Rangos de iluminación sobre el plano de trabajo, isolíneas, valores y superficies. Ajustas tarea visual, altura del plano de trabajo, reflectancias y factor de mantenimiento.
- 6
Planos y memoria
Generas las hojas de fotometría con tu pie de plano y la memoria de cálculo en PDF, eligiendo sus secciones.
Funciones
Qué hace por ti
Para el proyectista eléctrico y de iluminación: el cálculo vive en el mismo modelo que las luminarias, sin exportar ni volver a capturar.
02

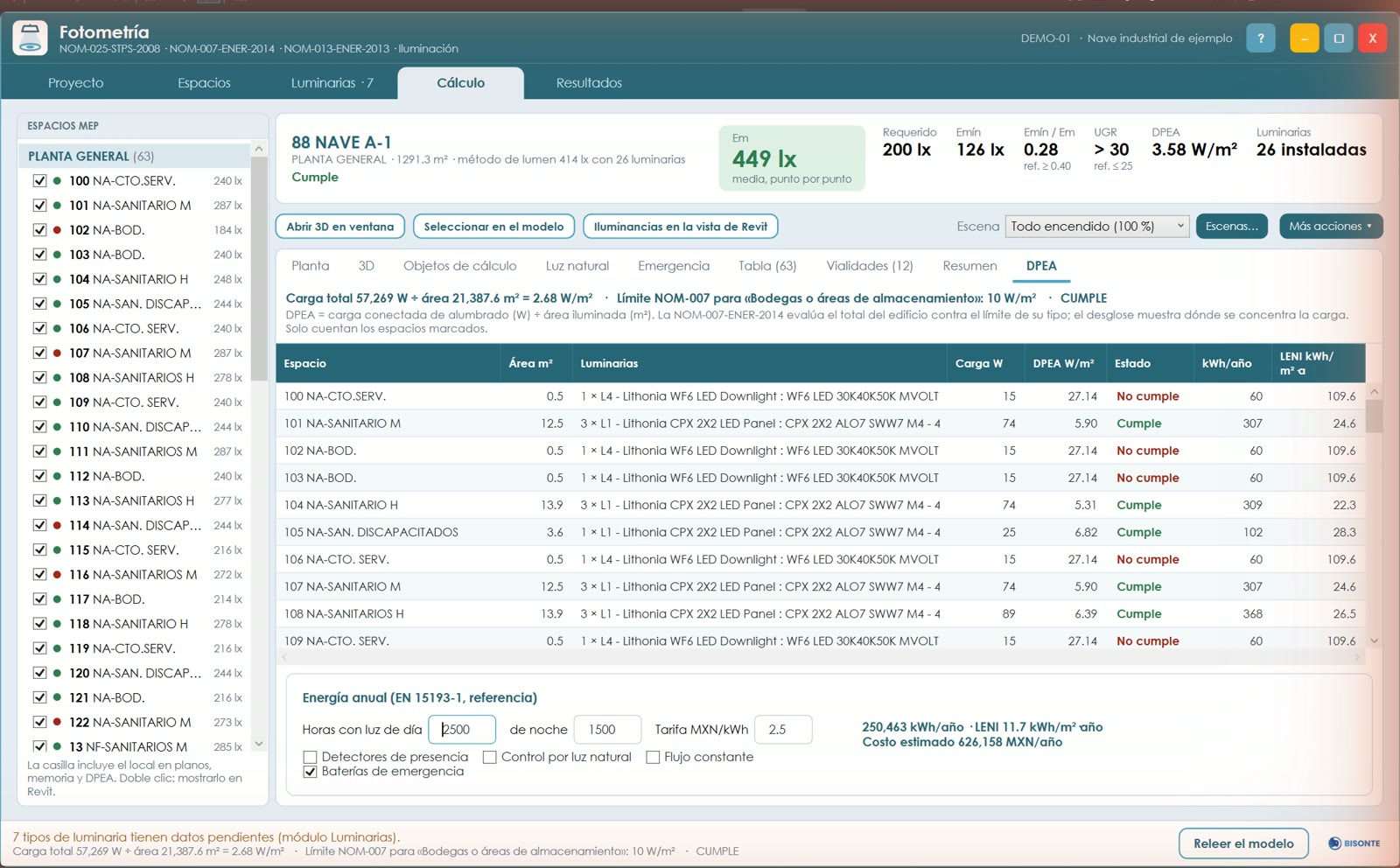

Densidad de potencia (NOM-007)
Carga de alumbrado contra área por espacio y del edificio, comparada con el límite de su tipo, más la energía anual y su costo.
03

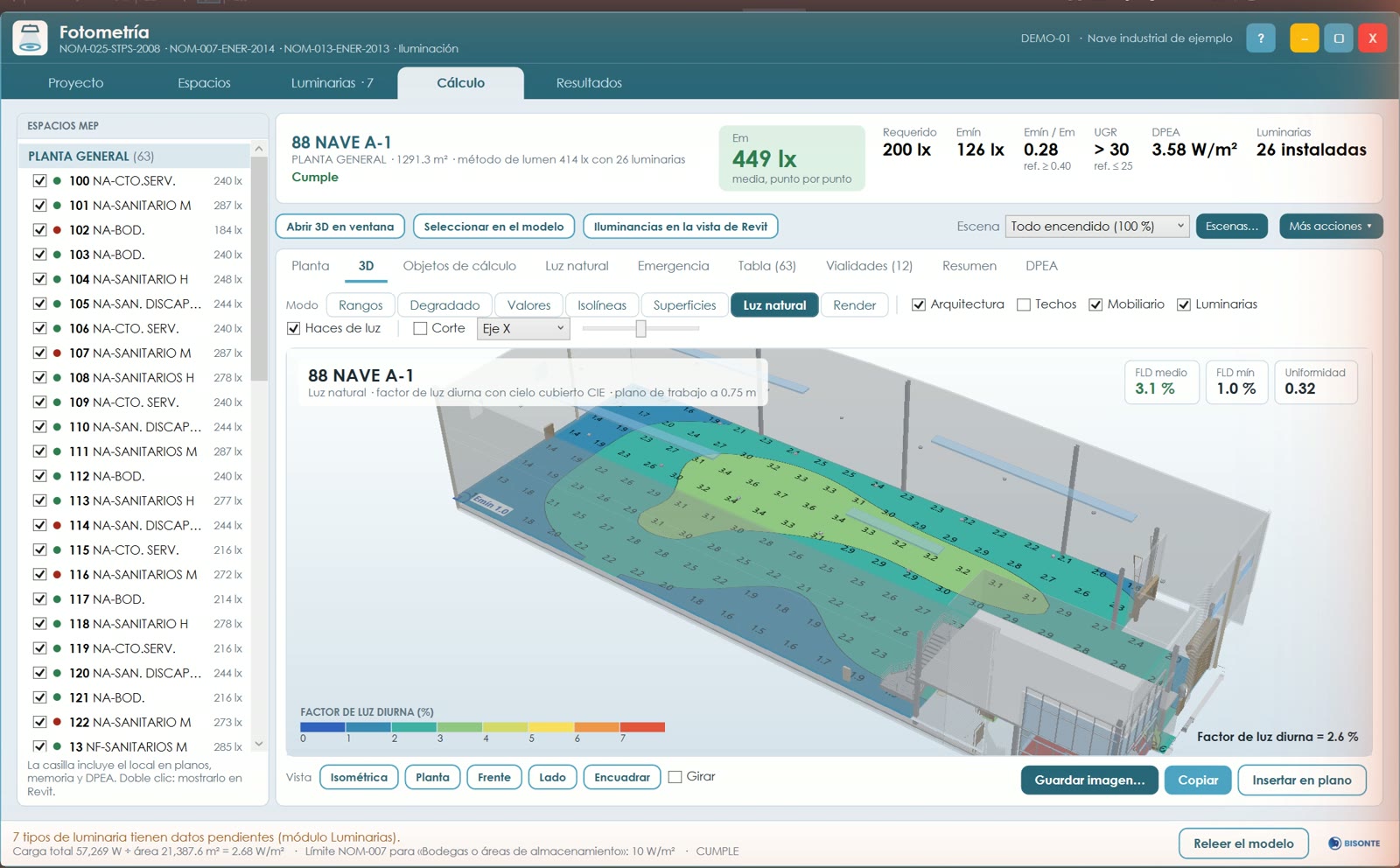

Luz natural
Factor de luz diurna con cielo cubierto, con las ventanas y los domos del modelo, también en 3D.
04
Vialidades (NOM-013)
Cálculo de alumbrado exterior y vialidades conforme a la NOM-013-ENER-2013.
05

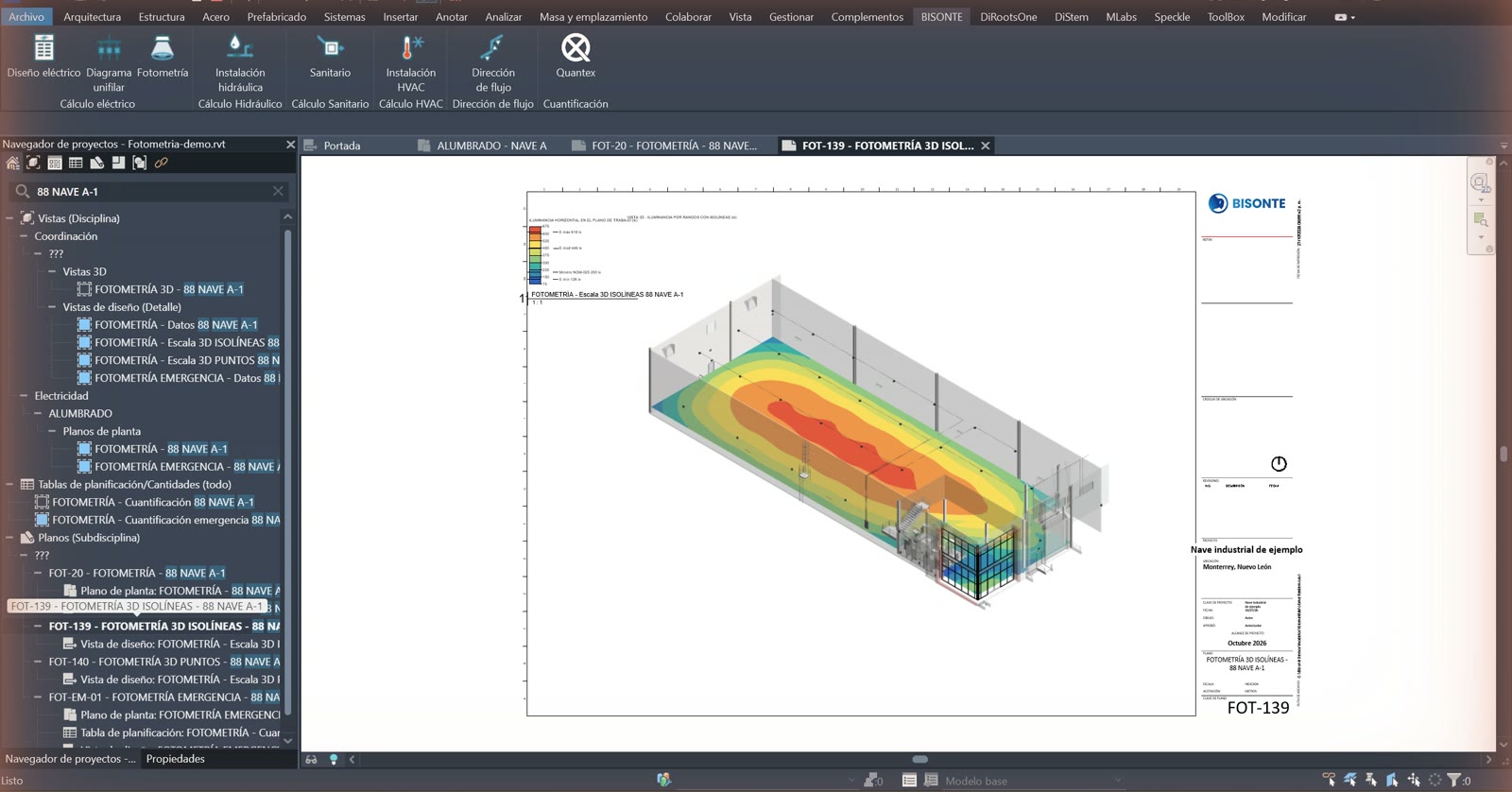

Planos de fotometría
Hojas por espacio con el plano por colores, los datos del local y la vista 3D, con tu pie de plano. También en PDF y PNG.
06
Memoria en PDF y Excel
Eliges las secciones: resumen, local por local, punto por punto, emergencia, fichas de luminarias con curva polar y UGR, y energía.
Datos reales
Lo que se ve en el video
Números del modelo de ejemplo: una nave industrial en Monterrey.
63 espacioscalculados con un clic en menos de 15 segundos
449 lxpromedio punto por punto en la Nave A-1 (1,291 m², 26 luminarias), donde la NOM-025 pide 200 lx
2.68 W/m²de densidad de potencia del edificio, contra un límite de 10 W/m² de la NOM-007 para bodegas
3.1 %de factor de luz diurna promedio en la nave, con cielo cubierto
El modelo de ejemplo no es de un cliente. En la Nave A-1 la uniformidad y el UGR quedan fuera de las referencias internacionales; la NOM-025 evalúa el nivel de iluminación. LUMSON es una herramienta de cálculo: el responsable del proyecto revisa y firma los resultados.
Galería
Capturas
Tomadas de la grabación dentro de Revit, sobre el modelo de ejemplo.
Tutorial · 4:51
Tutorial completo
Del proyecto a la memoria en PDF, módulo por módulo.
Ya a la venta
Precios
Suscripción con licencia por equipo. Precios en pesos mexicanos.
Anual
$12,000 MXN / año
Un solo pago al año: equivale a $1,000 al mes, te ahorras dos mensualidades.
Comprar anual- Cálculo y verificación conforme a la NOM-025, la NOM-007 y la NOM-013
- Punto por punto, 3D y luz natural dentro de Revit 2023 a 2027
- Planos de fotometría y memoria de cálculo en PDF y Excel
- Se instala por usuario, sin permisos de administrador
Prueba gratis
Descarga LUMSON y úsalo 14 días gratis
Déjanos tus datos y te enviamos a tu correo la descarga de prueba. Sin tarjeta. Al terminar los 14 días eliges tu plan para seguir usándolo.
¿Prefieres que te lo enseñemos? Escríbenos con la palabra «LUMSON».
WhatsApp 55 6483 3414Preguntas
Preguntas frecuentes
¿Qué normas usa?
La NOM-025-STPS-2008 para los niveles de iluminación en el trabajo, la NOM-007-ENER-2014 para la densidad de potencia y la NOM-013-ENER-2013 para vialidades. La uniformidad y el UGR se muestran como referencia internacional.
¿Necesito los archivos IES?
Sí, para calcular con la fotometría real de cada luminaria. LUMSON los asigna por nombre desde una carpeta y te dice qué tipos todavía no tienen.
¿Con qué versiones de Revit funciona?
Con Autodesk Revit 2023, 2024, 2025, 2026 y 2027, en Windows. Se instala por usuario, sin permisos de administrador.
¿Se integra con Bisonte Eléctrico?
Sí: genera un anexo de fotometría que entra dentro de la memoria de cálculo de Bisonte Eléctrico.
¿Cuánto cuesta?
$1,200 MXN al mes o $12,000 MXN al año, con licencia por equipo. Antes puedes probarlo 14 días gratis, sin tarjeta.
¿Quién firma los resultados?
LUMSON es una herramienta de cálculo: el responsable del proyecto revisa y firma los resultados.
La iluminación, calculada sin salir de Revit.
