Qué hace, paso a paso

Así se ve en el reel, grabado dentro de Revit sobre un modelo de prueba.

Bisonte Eléctrico en 53 segundos.

1
Datos del proyecto
Se capturan una vez y van a la memoria y a los planos. Las cuatro firmas (Realizó, Dibujó, Revisó DRO y Aprobó C/I) se escriben en todas las láminas, y la entidad y el municipio salen de las coordenadas del sitio.
2
Tableros y circuitos
Eliges el tablero en el árbol y ves sus circuitos: lo capturado y lo calculado, lado a lado.
3
Cálculo según la NOM-001
Calcula cada circuito: corriente, protección, calibre, tierra, canalización y caída de tensión, y el alimentador de cada tablero. Nunca pisa un dato que tú impusiste: el calculado queda al lado para comparar.
4
Lo que no cumple, con su artículo
En la revisión, rojo rompe la norma y ámbar es para revisar, cada renglón con su artículo. Por ejemplo, la caída de tensión de un derivado que pasa del 3 %: 210-19(a) Nota 4. Doble clic y Revit selecciona el circuito.
5
Cuadro y memoria
En Entregables generas el cuadro de cargas y la memoria de cálculo en Word, con el formato de tu oficina.
6
El cuadro, en el plano
El cuadro de cargas queda dentro de Revit, colocado en el plano.

Funciones

Qué hace por ti

Para el proyectista eléctrico y el DRO que firma: el cuadro de cargas deja de vivir en una hoja de cálculo aparte del modelo.

01

Cuadro de cargas en el plano

26 columnas: circuito, descripción, VA, factor de potencia, tensión, corrientes, factores de agrupamiento y temperatura, calibre, neutro, longitud, caída, tierra, canalización, interruptor y reparto por fases A/B/C.

02

El porqué de cada número

La memoria de cada circuito, paso por paso: concepto, cuentas, resultado y artículo de la NOM. Por ejemplo: «28.35 A a la normalizada inmediata superior», con el artículo 240-6(a).

03

Revisión con artículo

Una tabla de hallazgos: rojo rompe la norma, ámbar es para revisar. Doble clic selecciona y acerca el circuito en el modelo.

04

Memoria de cálculo en Word

Portada, firmas, registro de cambios, índice, criterios, un circuito desarrollado paso a paso, tablas por tablero, alimentadores, caída acumulada y conclusiones.

05

El conector que falta

Una familia sin conector es carga que Revit no puede circuitar. El plug-in la detecta y le crea el conector de fuerza.

06

Temperatura del sitio

La temperatura extrema sale de un catálogo de 114 ciudades (INIFED, Tabla 1.1) y corrige la ampacidad de los circuitos a la intemperie.

Datos reales

Cifras medidas, no prometidas

Números del motor de cálculo y de la memoria de ejemplo.

253comprobaciones automáticas contra la NOM-001-SEDE-2012 en el motor de cálculo, con 0 fallas

26columnas en el cuadro de cargas, del circuito al reparto por fases A/B/C

18 tablasy 16 artículos de la NOM citados en la memoria de cálculo de ejemplo

2,478municipios de las 32 entidades (límites del INEGI) para ubicar el sitio por sus coordenadas

Las 253 comprobaciones son la batería de pruebas automáticas del motor de cálculo. La memoria de ejemplo se generó con el modelo de prueba del plug-in. No publicamos comparativas de tiempo contra el cálculo a mano porque no las hemos medido.

Galería

Capturas

Cuadros tomados del reel, grabado dentro de Revit sobre el modelo de ejemplo eléctrico de Autodesk.

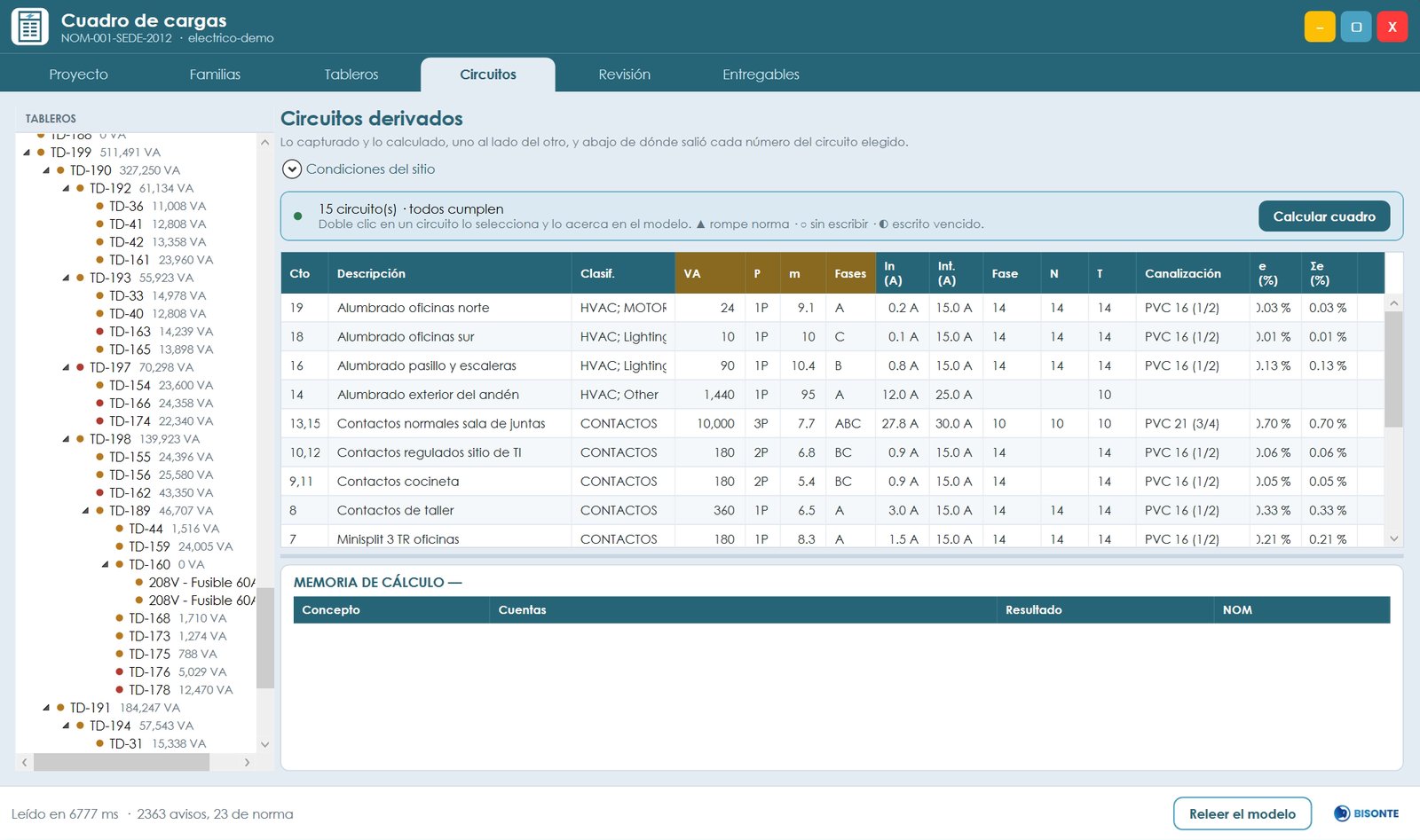

Pestaña Circuitos de Bisonte Eléctrico: tabla de circuitos derivados con resultados — Circuitos derivados: lo capturado y lo calculado lado a lado, con interruptor, calibres, canalización y caída de tensión.

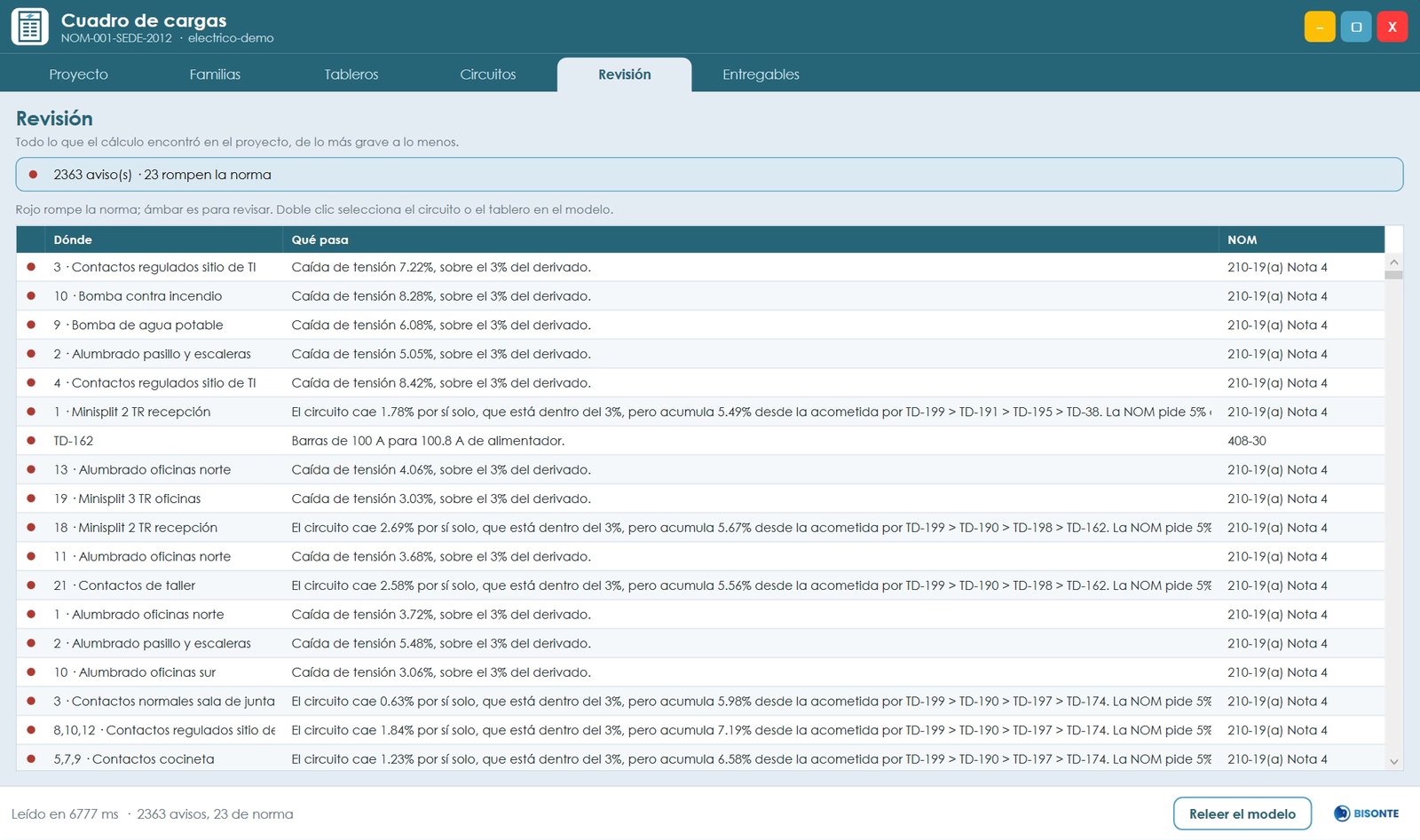

Pestaña Revisión: hallazgos de caída de tensión con el artículo 210-19(a) Nota 4 — Revisión: cada hallazgo con su artículo. Aquí, caídas de tensión por encima del 3 % del derivado.

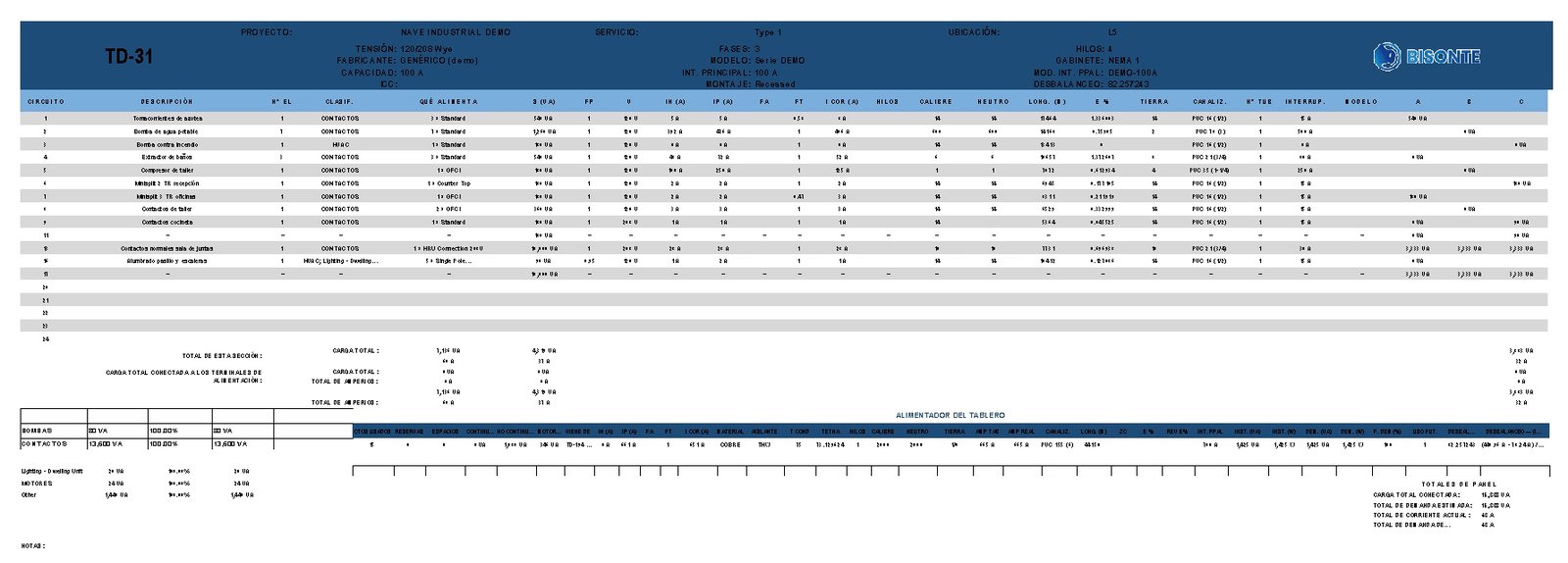

Cuadro de cargas Bisonte de un tablero colocado en un plano de Revit — El cuadro de cargas Bisonte, colocado en un plano de Revit.

En desarrollo

Lo que viene

Lo que todavía no está listo, dicho tal cual. Los primeros usuarios del acceso anticipado nos ayudan a decidir el orden.

Próximamente

Arreglar todas las familias de una vez

Próximamente

Coordinación en vivo con el unifilar

Acceso anticipado

Solicita acceso anticipado a Bisonte Eléctrico

Estamos abriendo Bisonte Eléctrico a los primeros usuarios. Déjanos tus datos y te escribimos para probarlo en tu proyecto.

Cálculo según la NOM-001-SEDE-2012, directo del modelo de Revit
Revisión con el artículo de cada hallazgo
Cuadro de cargas en el plano y memoria de cálculo en Word

¿Prefieres platicarlo? Escríbenos con la palabra «ELECTRICO».

WhatsApp 55 6483 3414

Preguntas

Preguntas frecuentes

¿Qué norma usa?

La NOM-001-SEDE-2012: entre otras, las Tablas 310-15(b)(16), 250-122, 430-248 y 430-250, el artículo 240-6 y el Capítulo 9. Cada resultado dice de qué artículo salió.

¿Escribe en mi modelo?

Sí: escribe los resultados en los parámetros de los circuitos y tableros. Nunca pisa un parámetro de captura: lo que tú impusiste manda, y el calculado queda al lado para comparar.

¿Hace también el diagrama unifilar?

El unifilar es otro plug-in, Bisonte Unifilar, que dibuja el diagrama con los datos que Bisonte Eléctrico escribe en el modelo.

¿Con qué versiones de Revit funciona?

Bisonte Eléctrico es un plug-in para Autodesk Revit 2023, 2024, 2025 y 2026, en Windows. En el formulario dinos qué versión usas.

¿Cuánto cuesta?

Lo estamos definiendo con los primeros usuarios del acceso anticipado. Déjanos tus datos y te contamos.

Los circuitos, el cálculo según la NOM-001 y el cuadro de cargas, dentro de Revit.
