¿Necesitas el proyecto de instalaciones de tu clínica?
En un inmueble de salud la instalación no puede fallar: hay equipos que no se apagan, áreas que necesitan aire filtrado y agua que tiene que llegar siempre. Desarrollamos la ingeniería de instalaciones de consultorios, clínicas y hospitales: gases medicinales, eléctrica con respaldo, climatización y ventilación, hidrosanitaria, protección contra incendio y voz y datos, coordinadas en un solo modelo.
Ingeniería de instalaciones en Ciudad de México y todo el país.
Los momentos en que un médico, un grupo de salud o un desarrollador nos busca:
«Voy a adaptar un local o una casa como clínica o consultorio.»
Levantamos el inmueble y revisamos si la acometida, el agua y el drenaje alcanzan para el nuevo uso. El proyecto parte de lo que hay.
«Me piden planos de instalaciones para la licencia sanitaria o para protección civil.»
Te entregamos los planos y las memorias de cálculo de cada disciplina, considerando los requisitos de infraestructura que apliquen a tu tipo de establecimiento.
«Voy a meter un equipo de rayos X o de imagen y no sé si aguanta la instalación.»
Revisamos la carga del equipo, el alimentador dedicado, la caída de tensión y el sistema de tierras, y lo integramos al cuadro de carga del inmueble.
«Se va la luz y no puedo parar.»
Separamos los circuitos críticos de los normales y proyectamos la planta de emergencia, la transferencia y los respaldos para los equipos que no se pueden apagar.
Las disciplinas que pide un inmueble de salud, con lo que lo hace distinto de una oficina o un local.
Circuitos críticos separados de los normales, planta de emergencia con transferencia, UPS para equipos sensibles y sistema de tierras, con los criterios de la NOM-001-SEDE para áreas de atención de la salud.

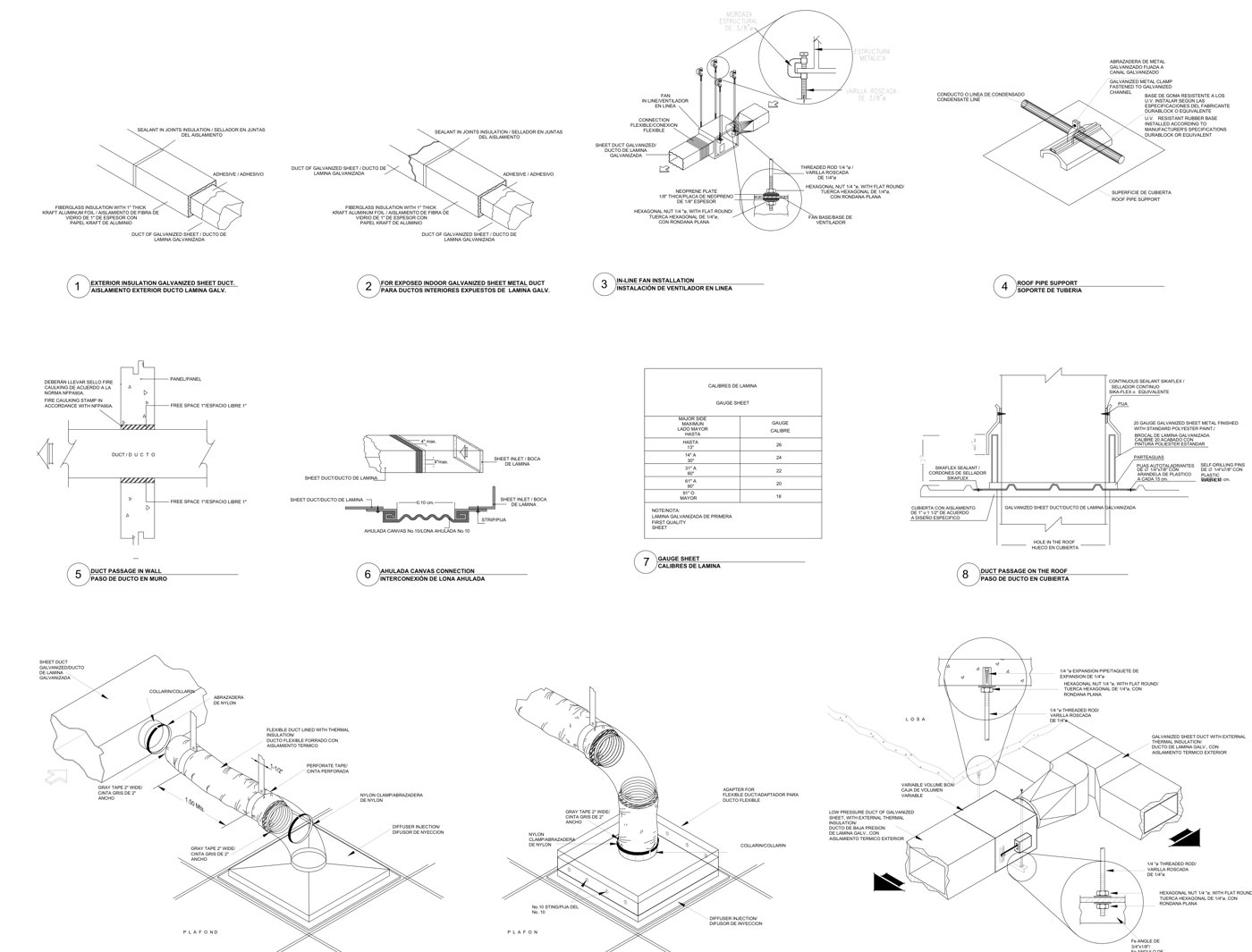

Instalaciones eléctricas →Carga térmica por área, filtración y renovaciones de aire según el uso de cada espacio, presiones diferenciales donde el área lo requiere y extracción de sanitarios y áreas sucias.
Aire acondicionado y ventilación →Cisterna y equipo de bombeo para que el agua no falte, agua caliente, red sanitaria con su ventilación y red pluvial.
Instalaciones hidrosanitarias →Detección y alarma, hidrantes y rociadores según el riesgo y la superficie del inmueble, con NFPA y la NOM-002-STPS.
Protección contra incendio →Cableado estructurado para consultorios, recepción y expediente, cuarto de telecomunicaciones, cámaras, control de acceso y voceo cuando el proyecto lo incluye.
Voz y datos →Oxígeno, aire medicinal y vacío con su central, alarmas y tomas por área, además de la red de gas para calentadores, cocina o lavandería cuando el inmueble los tiene.
Instalaciones de gas →¿Tienes el plano del inmueble o el proyecto arquitectónico de tu clínica? Mándanoslo y te decimos qué lleva tu proyecto.

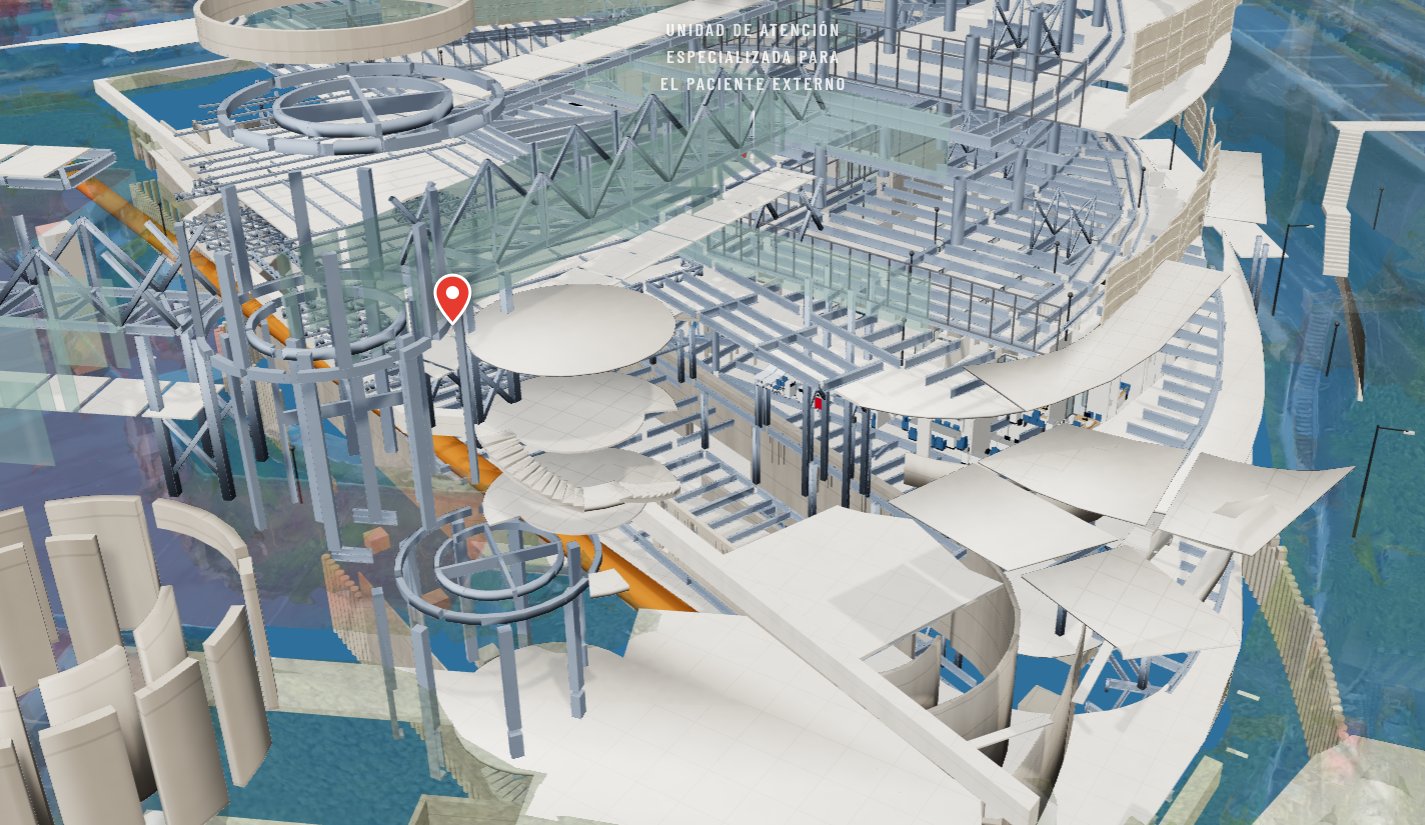

Desde 2018 hemos trabajado 256 proyectos en 27 entidades, entre ellos proyectos de salud. El más reciente: la coordinación BIM de una unidad de atención especializada del Instituto Nacional de Cardiología, que el director recorre en un visor web.
Coordinamos en un modelo BIM federado las especialidades del proyecto y damos seguimiento BIM a la obra quincena a quincena. El modelo vive en un visor web: el sitio, el proyecto, lo que hay por dentro y cómo avanza la obra.
Recorrer el visor 3D →
Cuando la clínica se instala en un inmueble existente, lo levantamos con escáner láser, georradar y videoinspección antes de calcular. Así el proyecto no se topa en obra con instalaciones que nadie documentó.
Ver levantamiento y Scan to BIM →Cinco pasos, los mismos en cada proyecto. Todas las disciplinas en un mismo modelo y con un mismo responsable.
Visitamos el inmueble. Si ya existe, lo medimos con escáner láser, dron o georradar, según el caso, para proyectar sobre lo que de verdad hay. Si es obra nueva, partimos del proyecto arquitectónico.
Modelamos todas las disciplinas en Revit, junto con la arquitectura y la estructura, y resolvemos ductos, tuberías y charolas antes de que lleguen a la obra.
Calculamos cada sistema con la norma que le aplica: NOM-001-SEDE-2012, incluidos sus requisitos para áreas de atención de la salud; NOM-016-SSA3-2012 para la infraestructura de establecimientos de atención médica; criterios ASHRAE para climatización; NFPA 72 y NOM-002-STPS para protección contra incendio.
Entregamos planos por disciplina, memorias de cálculo, cuadros de carga y diagramas unifilares, y catálogo de conceptos con cantidades del modelo.
Hacemos los trámites del proyecto de instalaciones y, en la Ciudad de México, contamos con Corresponsable en Instalaciones para firmar y dar seguimiento.
Gases medicinales, eléctrica con respaldo, climatización y ventilación, hidrosanitaria, protección contra incendio y voz y datos, y gas si el inmueble lo usa. Entregamos planos por disciplina, memorias de cálculo, cuadros de carga y catálogo de conceptos.
Depende de las áreas: un consultorio general no pide lo mismo que un área con equipos que no se pueden apagar. Separamos los circuitos críticos y definimos planta de emergencia, transferencia y UPS con la NOM-001-SEDE.
Porque además de enfriar tiene que filtrar, renovar el aire y, en algunas áreas, mantener presiones distintas entre espacios. Se calcula área por área según su uso.
Sí. Los planos y las memorias son la base técnica del trámite y consideramos los requisitos de infraestructura de la NOM-016-SSA3 que apliquen a tu establecimiento. Hacemos los trámites del proyecto de instalaciones y en la Ciudad de México contamos con Corresponsable en Instalaciones.
Sí. Lo levantamos con escáner láser y, cuando hace falta, con georradar y videoinspección, y el proyecto parte del estado real del inmueble.
Escríbenos con la ubicación, los metros cuadrados y los servicios que vas a dar, y te decimos qué lleva tu proyecto de instalaciones.
