Módulo de climatización y ventilación para Revit · Bisonte Ingeniería

Cargas térmicas, extracción y ventilación mecánica, en un solo plugin para Revit.

Está en acceso anticipado. Escríbenos y te avisamos del lanzamiento.

Cómo trabaja

Cinco procesos, del sitio del proyecto a la memoria de cálculo. Capturas reales del plug-in dentro de Revit.

PROCESO 1

Datos del proyecto y clima de diseño

Todo parte de la ubicación que eliges en el mapa de Revit. Con esa posición, el plug-in encuentra las estaciones meteorológicas cercanas, toma las condiciones exteriores de diseño y considera la orientación real del modelo.

✓Ubicación en el mapa de Revit
✓Estaciones meteorológicas y condiciones exteriores de diseño
✓Orientación real del modelo

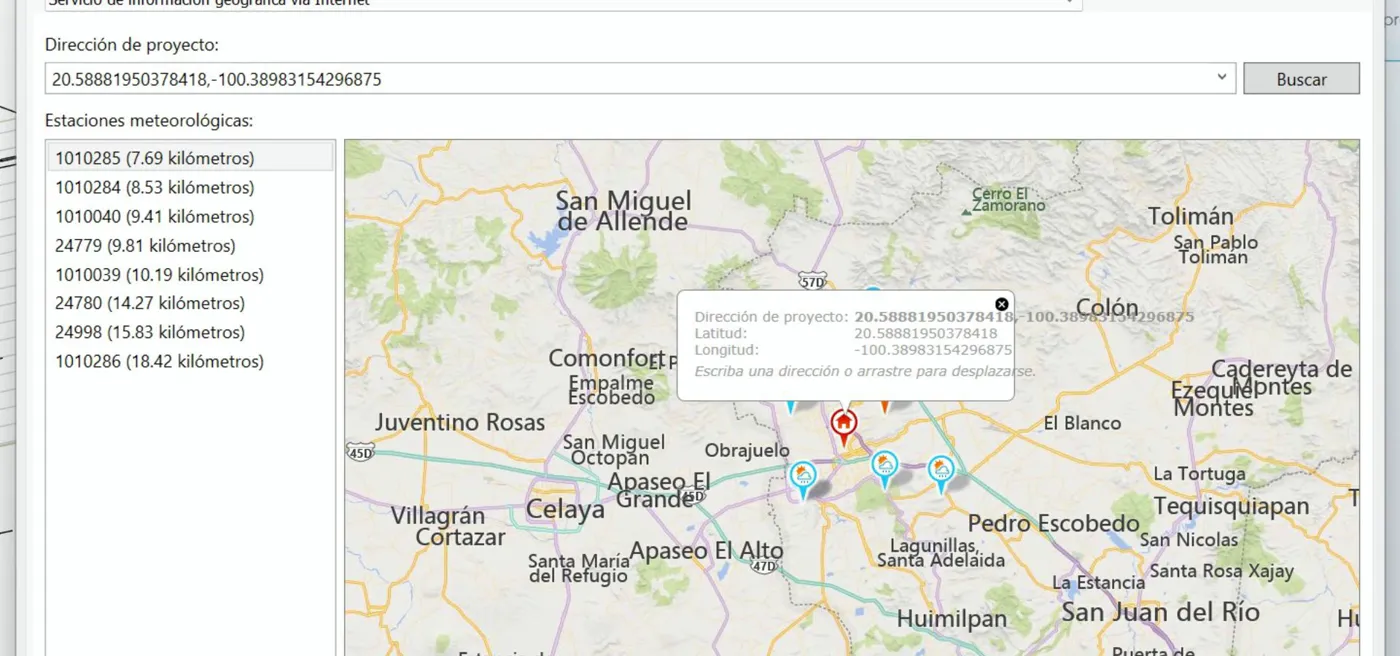

Ubicación del proyecto en el mapa de Revit con las estaciones meteorológicas cercanas — La posición de Revit define las estaciones meteorológicas y el clima de diseño.

PROCESO 2

Cargas térmicas por espacio

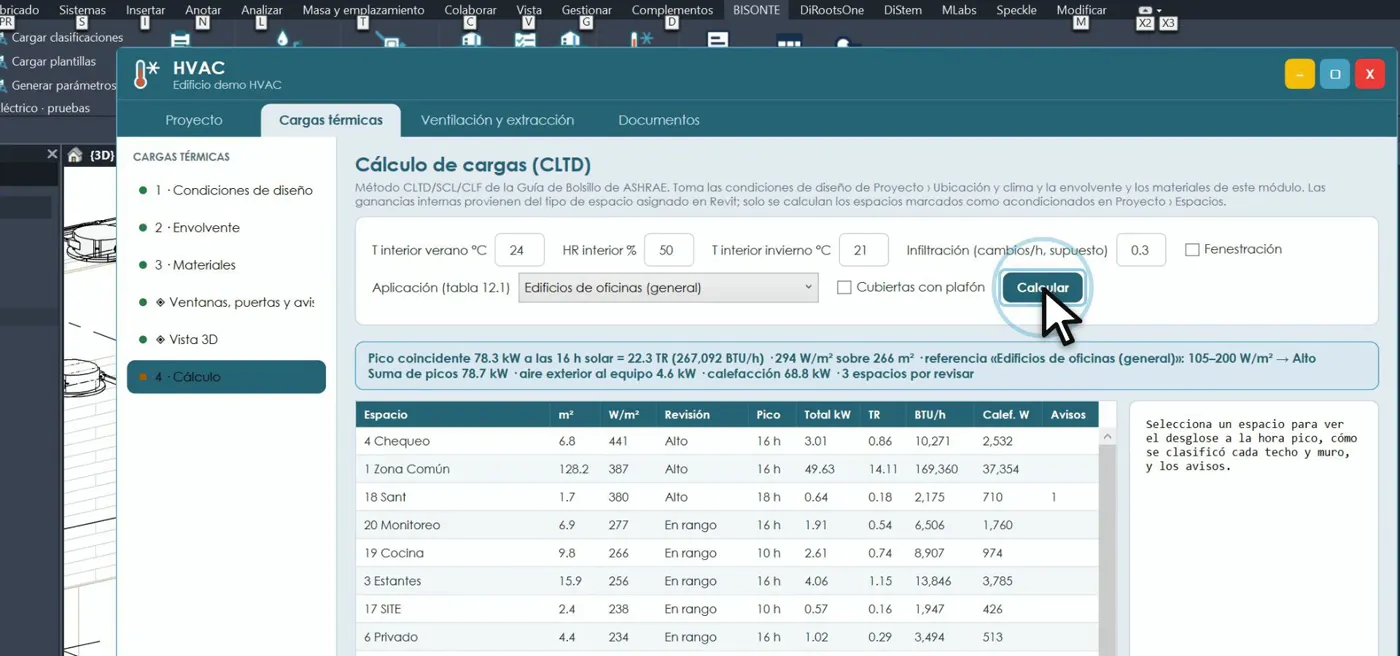

Lee la envolvente y los materiales del modelo arquitectónico vinculado, sin asignar coeficientes elemento por elemento. Calcula cada espacio con el método CLTD de ASHRAE y la normativa mexicana, incluidas las infiltraciones.

A diferencia del cálculo nativo, cada carga es trazable: clima oficial de México y materiales capa por capa, citados en la memoria.

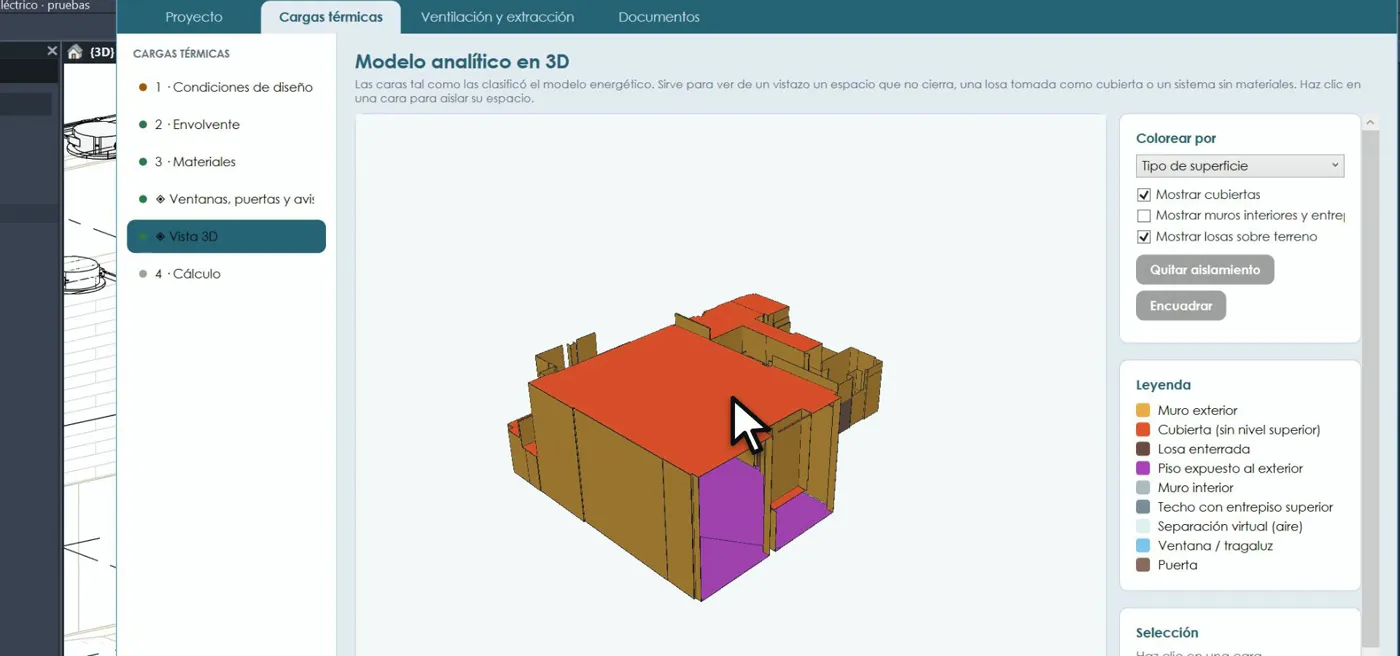

Envolvente del edificio leída del modelo arquitectónico y coloreada por tipo de superficie — La envolvente, leída del modelo del arquitecto y coloreada por tipo.

PROCESO 3

Extracción y ventilación mecánica

Determina el caudal por local, sigue la ruta crítica y calcula las pérdidas por fricción con los ductos reales de Revit. Después propone extractores cuya curva de funcionamiento coincide con el punto de operación del sistema.

✓Caudal por local
✓Ruta crítica y pérdidas por fricción sobre los ductos modelados
✓Selección del extractor por curva de funcionamiento

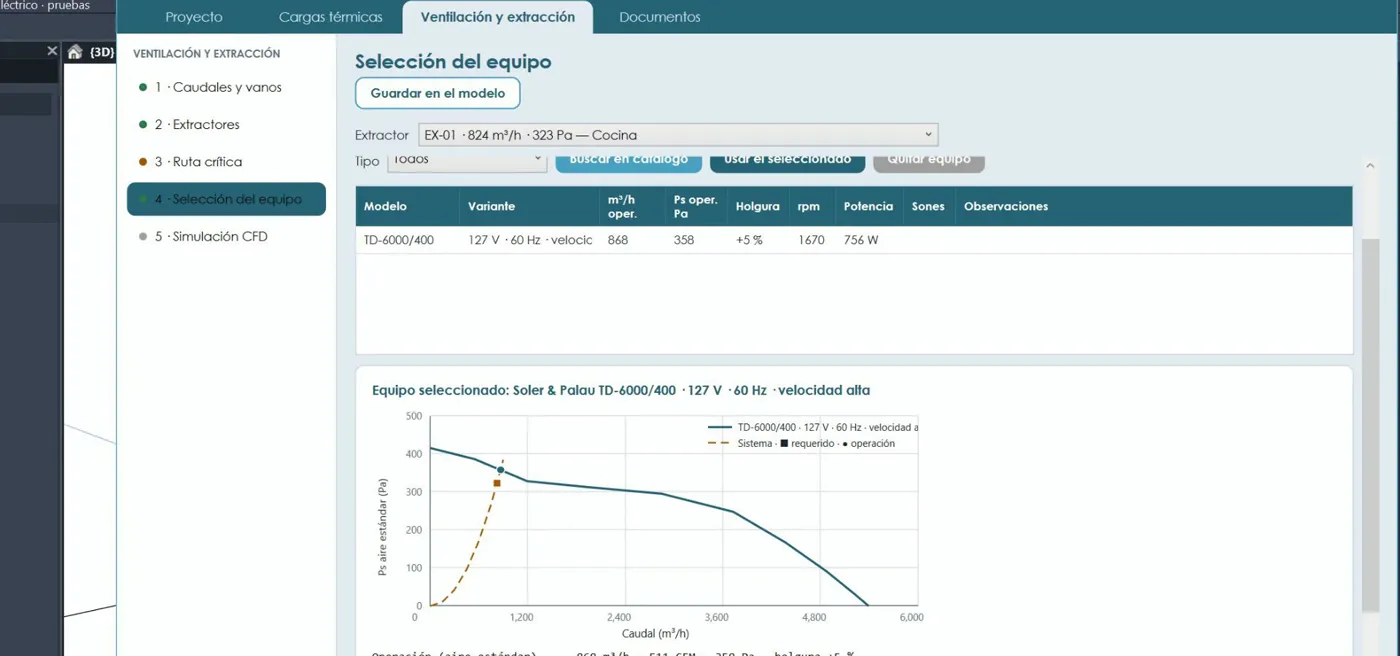

Selección del extractor con la curva del ventilador y la curva del sistema — La curva del extractor contra la curva del sistema, con su punto de operación.

PROCESO 4

Simulación CFD

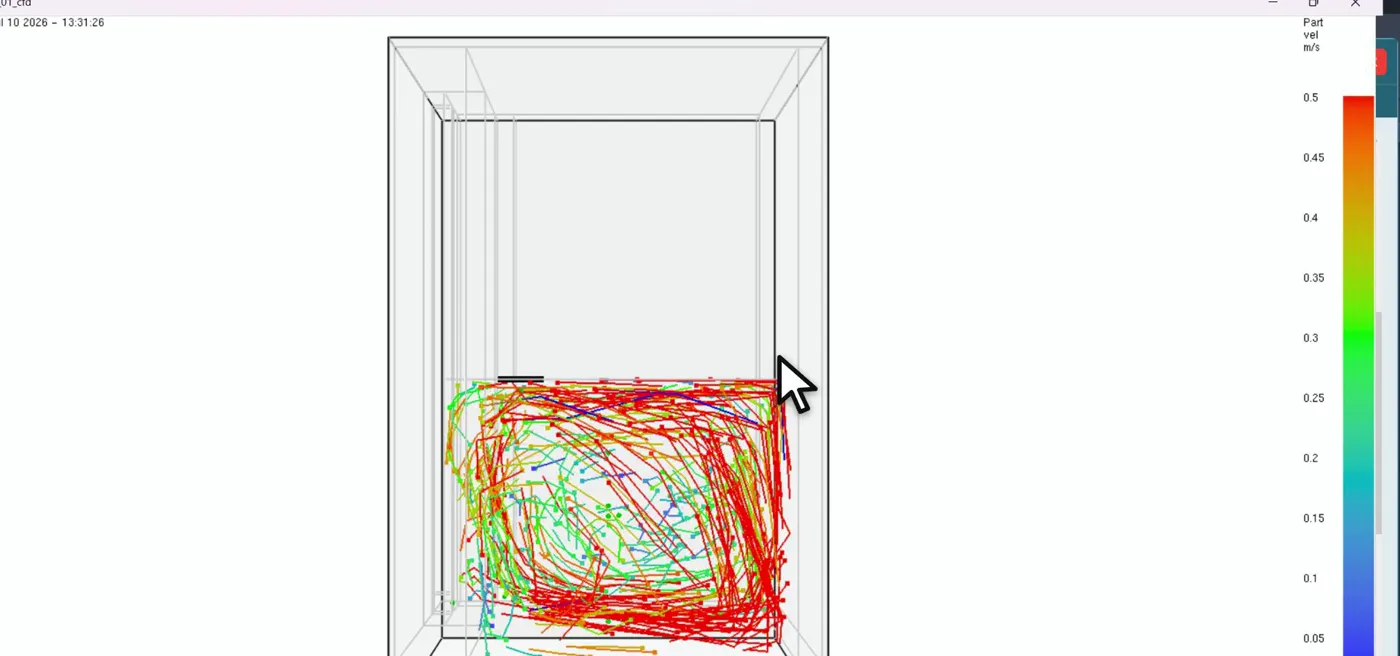

Simula el movimiento del aire dentro del local para verificar que se ventila correctamente y ver dónde podría quedarse estancado.

PROCESO 5

Resultados y memoria de cálculo

Escribe los resultados en los espacios del modelo, listos para tablas y planos, y exporta la memoria de cálculo en Word con su anexo.

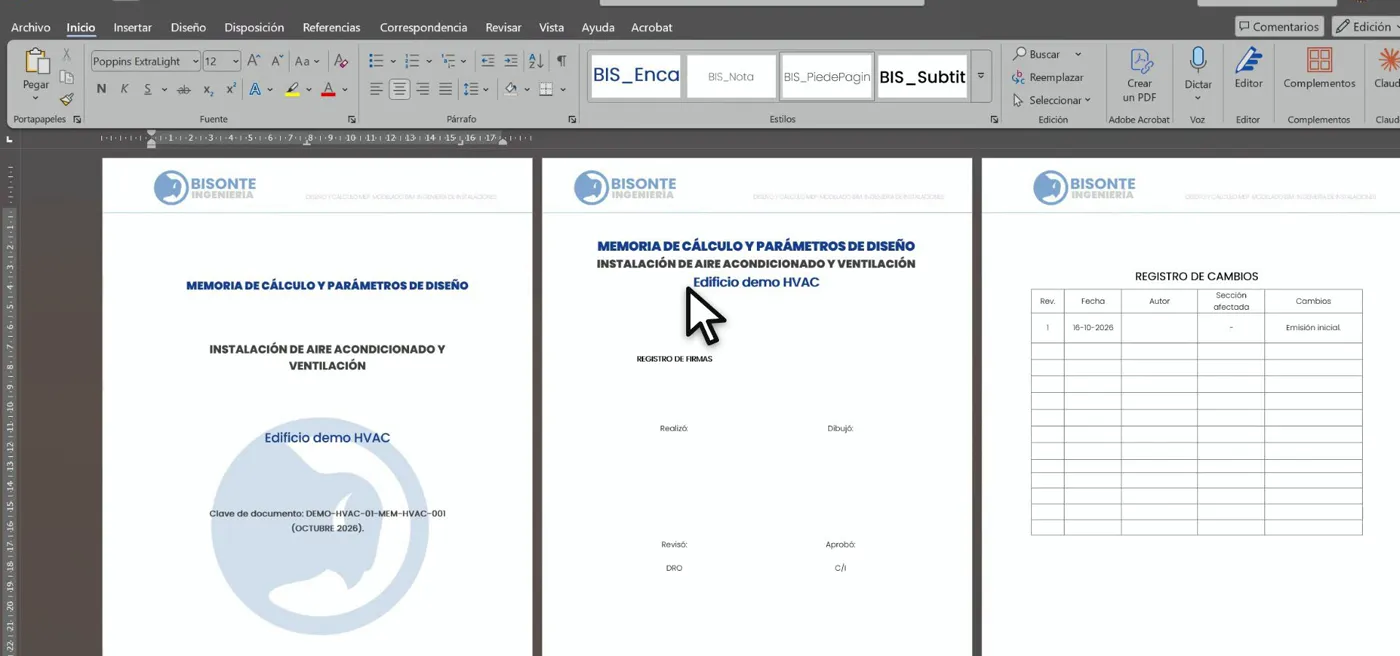

Memoria de cálculo de aire acondicionado y ventilación exportada a Word — Memoria de cálculo en Word, lista para revisión y firma.

Más capturas

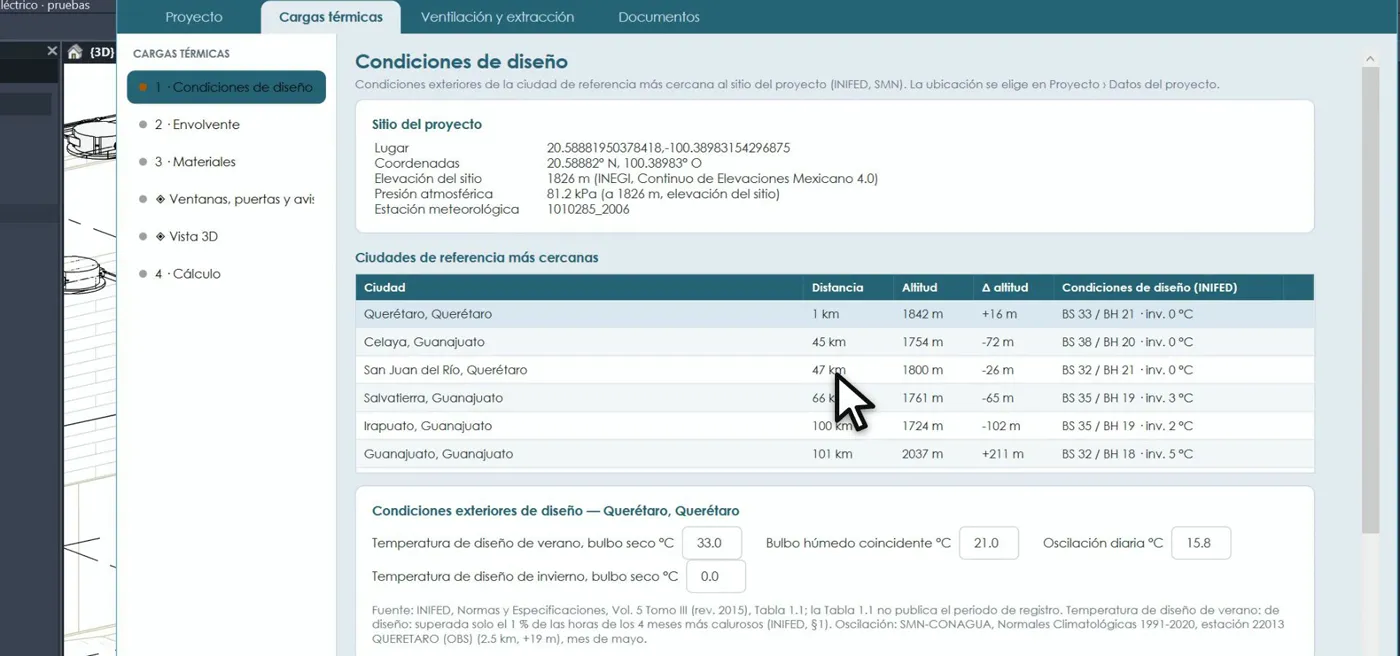

Condiciones exteriores de diseño y ciudades de referencia más cercanas — Condiciones exteriores de diseño a partir de las ciudades de referencia más cercanas.

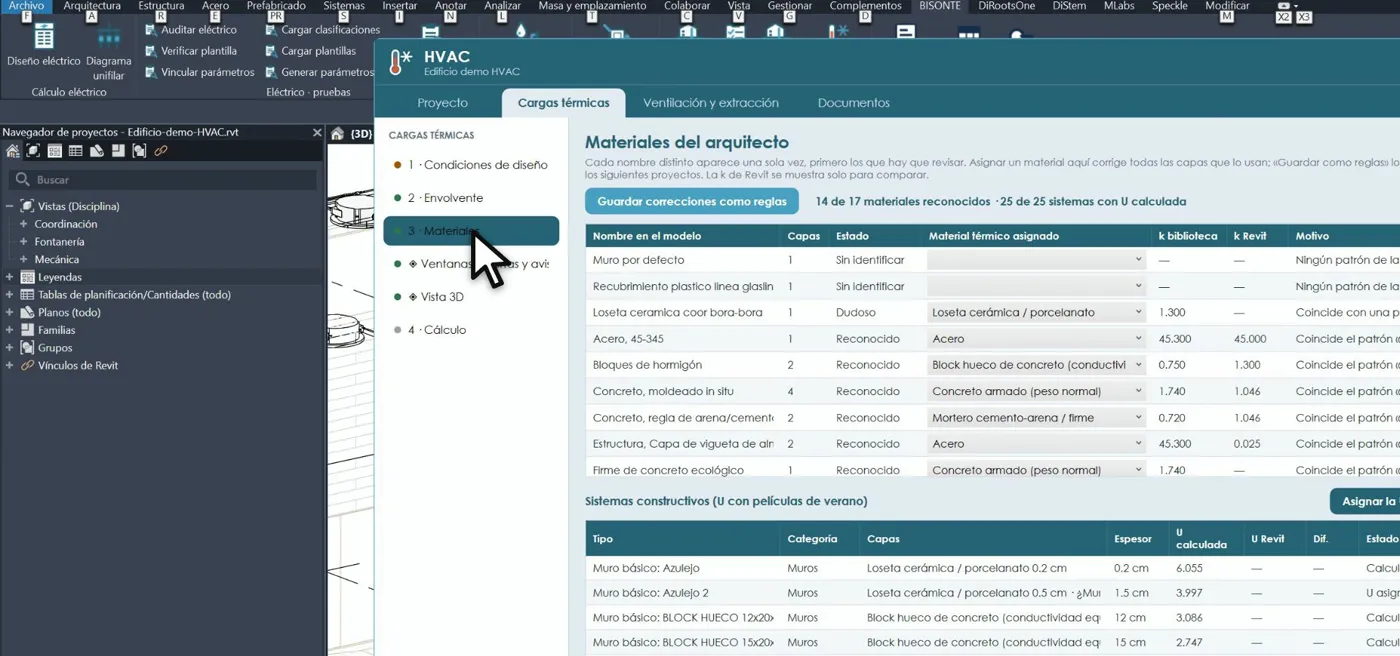

Materiales del modelo arquitectónico con su conductividad capa por capa — Materiales del modelo arquitectónico, capa por capa.

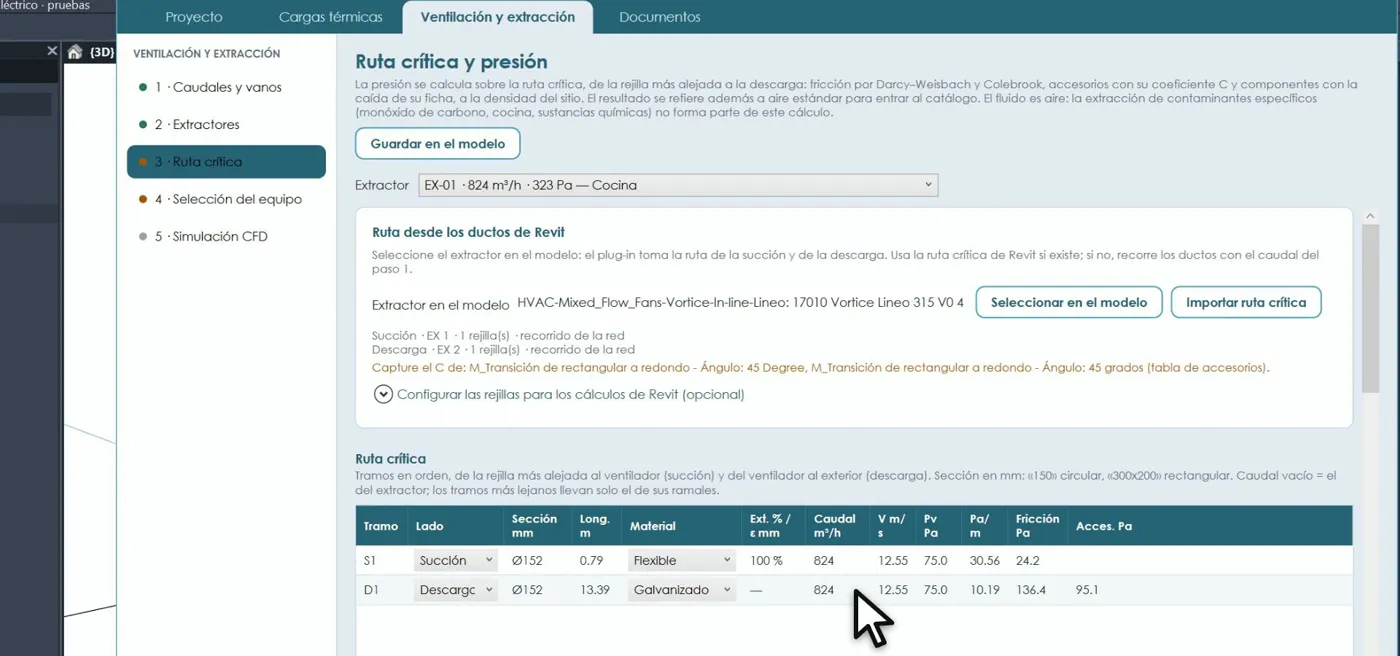

Ruta crítica y pérdidas de presión calculadas desde los ductos de Revit — Ruta crítica y presión, tomadas de los ductos del modelo.

Tutorial completo

BISONTE HVAC de principio a fin con un edificio de ejemplo: del sitio del proyecto a la memoria de cálculo. Unos 6 minutos, por capítulos.

0:00Introducción

0:27El panel por módulos

0:47Ubicación del proyecto

1:13Datos del proyecto

1:38Vínculo y spaces

2:01Condiciones y envolvente

2:40Cálculo de cargas

3:04Comparación con el cálculo de Revit

4:00Ventilación y extracción

4:41Simulación CFD

5:22Memoria y reportes

5:50Próximamente

Preguntas frecuentes

¿Con qué versión de Revit funciona?

Escríbenos por WhatsApp con la versión de Revit que usas y te confirmamos la compatibilidad.

¿Qué método de cálculo usa?

El método CLTD de ASHRAE, con la normativa mexicana y datos climáticos oficiales de México.

¿Reemplaza el cálculo nativo de Revit?

No. Lo complementa: cada carga es trazable hasta su fórmula, su tabla y su fuente, con el contexto climático y normativo de México. Los dos resultados sirven como comprobación cruzada.

¿Cuándo sale?

Está en acceso anticipado. Escríbenos por WhatsApp y te avisamos del lanzamiento.

¿Qué incluye la memoria?

Una memoria de cálculo en Word con un anexo de resultados.
